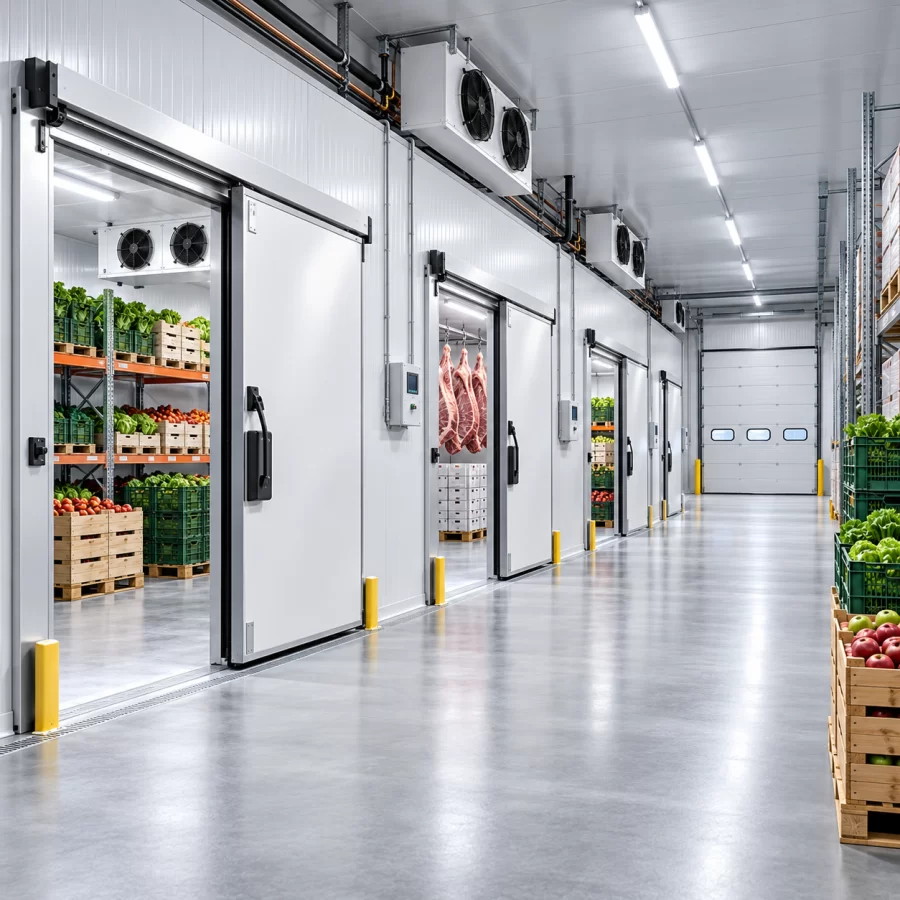

Termoizoliuoti pramoniniai vartai

Šaldymo kamerų durys ir pramoniniai vartai – pasirenkami pagal realų srautą

Šaldymo kameros vartai nėra tik termoizoliacinė plokštė angoje. Tai viena dažniausiai naudojamų kameros konstrukcijos dalių, todėl jos patikimumą lemia ne vien varčios storis, bet ir praėjimo dydis, atidarymų skaičius, transporto srautas, temperatūrų skirtumas, sandarinimas, furnitūra, automatika ir atsparumas smūgiams.

Pagrindinė mūsų siūloma pramoninių vartų ir durų gama – Ispanijos gamintojo INFRACA sprendimai šaltajai grandinei, maisto gamybai, logistikai, farmacijos ir kitoms pramoninėms aplinkoms. Gamintojo asortimente yra stumdomos ir varstomos šaldymo durys, vertikaliai pakeliami šaldymo vartai, greitaeigiai vartai, priešgaisrinės šaldymo durys, segmentiniai vartai, krovimo platformos, sandarinimo šliuzai ir specialios paskirties durys.

Teisingas pasirinkimas prasideda ne nuo vieno modelio, o nuo klausimo: kas, kaip dažnai ir kokiomis sąlygomis judės per šią angą?

Kada rinktis stumdomus, varstomus ar vertikaliai pakeliamus vartus?

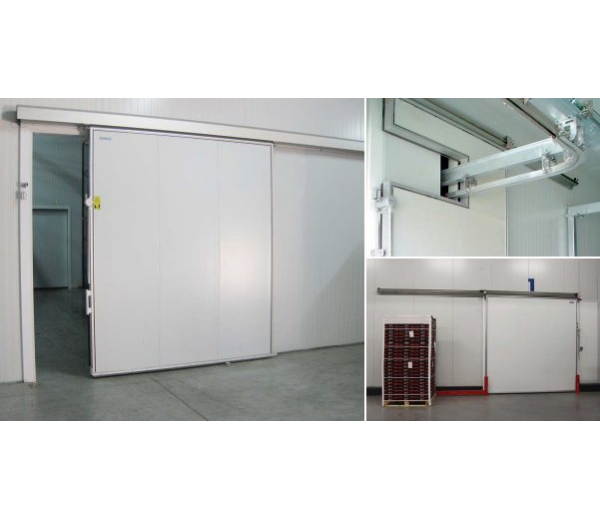

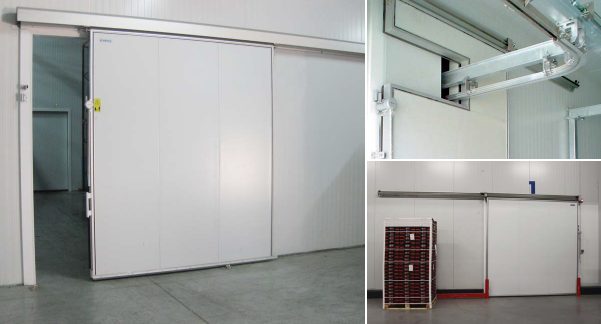

Stumdomi termoizoliuoti vartai dažniausiai pasirenkami didesnėms šaldymo kamerų angoms, kai per jas juda paletiniai vežimėliai, krautuvai ar kita technika. Varčia atsidaro į šoną ir neužima naudingo praėjimo ploto.

INFRACA 002 serija skirta universalesnėms +0 ir −20 °C kameroms ir mažesnėms angoms, o pramoninė IF konstrukcija naudojama +0, −20 °C kameroms ir iki −40 °C užšaldymo tuneliams. IF pramoninių stumdomų vartų gamintojo deklaruojamas maksimalus švarus praėjimas siekia apie 4 m pločio ir 6 m aukščio. Konstrukcijoje naudojama savilaikė anoduoto aliuminio stakta su šilumos tiltelių atskyrimu ir elastingais EPDM sandarikliais.

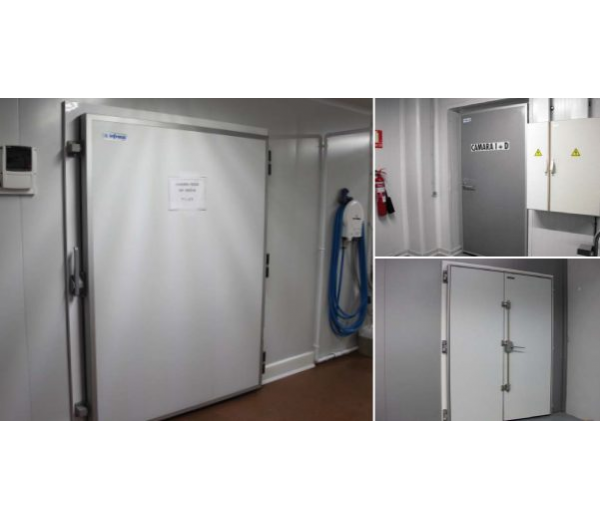

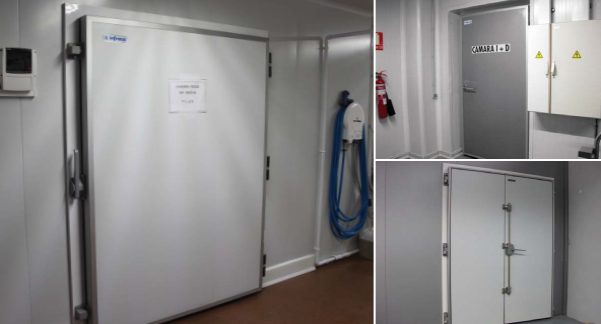

Varstomos termoizoliuotos durys racionalios mažesniems praėjimams, žmonių ar lengvesnės technikos srautui. INFRACA asortimente yra LITE, Commercial ir Industrial lygiai – nuo paprastesnių mažų kamerų iki intensyviai naudojamų pramoninių durų, skirtų ir −40 °C režimams.

Jeigu šalia angos nėra vietos stumdomai varčiai, gali būti naudojami vertikaliai pakeliami šaldymo vartai. Tokia konstrukcija leidžia išnaudoti aukštį virš angos ir išvengti ilgos šoninės vartų eigos. Šį variantą vertiname individualiai pagal lubų aukštį, konstrukcijas ir reikalingą praėjimą.

Teigiama, neigiama ar labai žema temperatūra – durų konstrukcija skiriasi

+0 °C, −20 °C ir −40 °C kameroms negalima automatiškai taikyti vienodos vartų konstrukcijos. Žemėjant temperatūrai didėja šilumos srautas per varčią ir staktą, svarbesni tampa šilumos tiltelių sprendimai, sandarikliai, staktos bei slenksčio šildymas ir apsauga nuo kondensato bei ledo.

INFRACA pramoninės IF stumdomos ir Industrial varstomos durys gali būti pritaikomos iki −40 °C režimams. Konkreti varčios izoliacija, staktos konstrukcija ir šildymo elementai parenkami pagal kameros temperatūrą, angos dydį ir darbo režimą.

HTCP – durų šildymas neturi veikti maksimaliai visą laiką

Neigiamos temperatūros kamerose staktos ir kitų kritinių zonų elektrinis šildymas padeda išvengti prišalimo. Tačiau nuolatinis maksimalus rezistorių darbas reiškia ir nuolatinę papildomą elektros apkrovą, kurios šiluma galiausiai patenka į šaldymo sistemą.

INFRACA siūlo HTCP – Heater Elements Temperature Control sprendimą, kuris valdo durų šildymo elementų temperatūrą pagal realų poreikį. Tai leidžia mažinti nereikalingą elektros vartojimą ir kartu išlaikyti patikimą durų darbą.

Ši detalė gerai parodo, kodėl šaldymo kameros energinį efektyvumą reikia vertinti kaip visumą: energiją naudoja ne tik kompresorius, bet ir vartų šildymas, ventiliatoriai, atitirpinimas, apšvietimas bei kiti pagalbiniai įrenginiai.

Intensyviame sraute svarbiau ne vien vartų storis, bet ir kiek laiko anga lieka atvira

Per uždarus vartus šiluma patenka dėl šilumos perdavimo per konstrukciją. Atidarius didelę angą atsiranda visai kito masto oro mainai: šiltas ir drėgnas oras patenka į kamerą, o šaltas oras prarandamas. Kuo didesnė anga, temperatūrų skirtumas ir atidarymo trukmė, tuo didesnė papildoma šaldymo apkrova.

Dėl to intensyvioje logistikoje labai gerai izoliuoti vartai, kurie po kiekvieno pravažiavimo ilgai lieka atviri, gali būti blogesnis sprendimas už teisingai automatizuotą vartų sistemą.

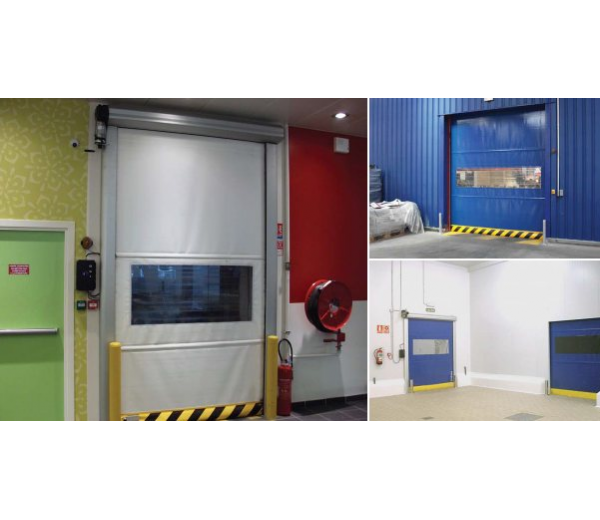

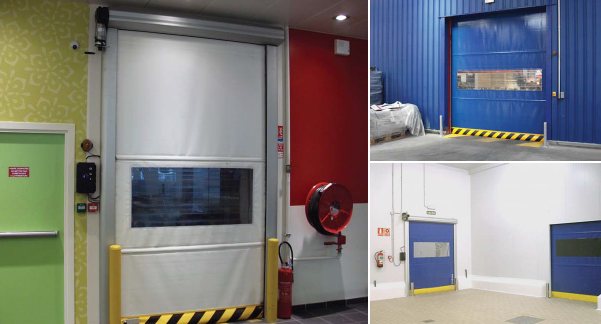

Greitaeigiai vartai sumažina laiką, kurį anga lieka atvira, ir kartu mažina šilto oro, drėgmės, dulkių bei kitų teršalų patekimą į kontroliuojamą zoną.

Termoizoliuoti ir greitaeigiai vartai dažnai veikia kaip viena sistema

Greitaeigiai vartai nėra universali termoizoliuotų vartų alternatyva. Dažnai racionaliausia naudoti du skirtingus vartus vienai angai: termoizoliuotus – kai kamera ilgesnį laiką uždaroma, o greitaeigius – aktyvaus darbo metu, kai per angą nuolat juda žmonės ar technika.

INFRACA tam turi specializuotus Chiller ir Freezer greitaeigius vartus. Chiller modelis skirtas maždaug 0 °C kameroms, o Freezer – neigiamos temperatūros šaldymo kameroms. Freezer konstrukcijoje šildomos kreipiančiosios ir No Frost sprendimai padeda mažinti apledėjimo riziką. Gamintojas šiuos vartus tiesiogiai rekomenduoja derinti su termoizoliuotomis šaldymo durimis.

Tokioje schemoje termoizoliuoti vartai sprendžia ilgalaikio sandarumo ir šilumos perdavimo klausimą, o greitaeigiai – atidarymo laiko problemą.

Greitaeigiai vartai skirtingoms pramonės zonoms

INFRACA greitaeigių vartų gama nėra vienas PVC užuolaidos modelis. Skirtingiems objektams gali būti naudojami:

• greitaeigiai vartai bendroms vidaus pramonės zonoms;
• self-repair tipo vartai, kurių užuolaida po smūgio automatiškai grįžta į kreipiančiąsias;
• stipresni vartai didesnėms angoms ir vėjo apkrovoms;
• nerūdijančio plieno konstrukcijos drėgnoms ir higieniškai jautrioms zonoms;
• Chiller vartai teigiamos temperatūros šaldymo kameroms;
• Freezer vartai neigiamos temperatūros kameroms;
• Clean Room sprendimai kontroliuojamoms ir švarioms patalpoms.

Automatikos tipas taip pat parenkamas pagal procesą: radaras, traukimo jungiklis, nuotolinis valdymas, kilpa grindyse, fotoelementai ar integracija su kita objekto valdymo sistema.

Smūgiai vartams – viena dažniausių realios eksploatacijos problemų

Šaldymo sandėlyje vartų gedimas dažnai prasideda ne nuo izoliacijos, o nuo krautuvo, paletės ar vežimėlio smūgio. Todėl intensyvioje zonoje verta vertinti ne tik vartų kainą, bet ir tai, kaip greitai po smūgio bus galima atkurti normalų praėjimą.

Greitaeigių vartų self-repair sistema gali leisti užuolaidai po smūgio automatiškai grįžti į kreipiančiąsias, o stumdomų ir varstomų vartų atveju svarbi mechaninė staktos bei furnitūros apsauga.

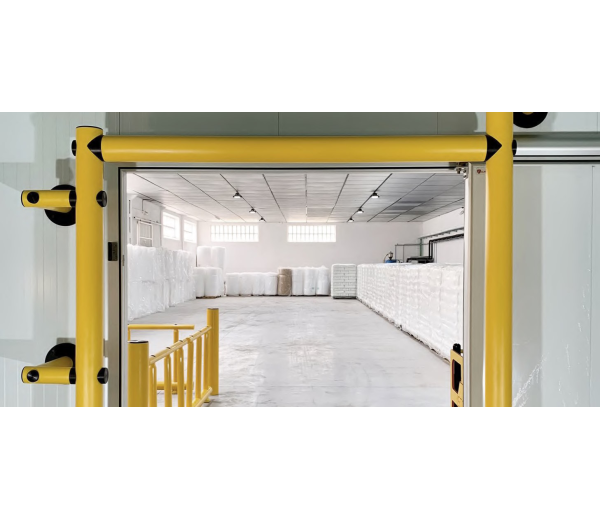

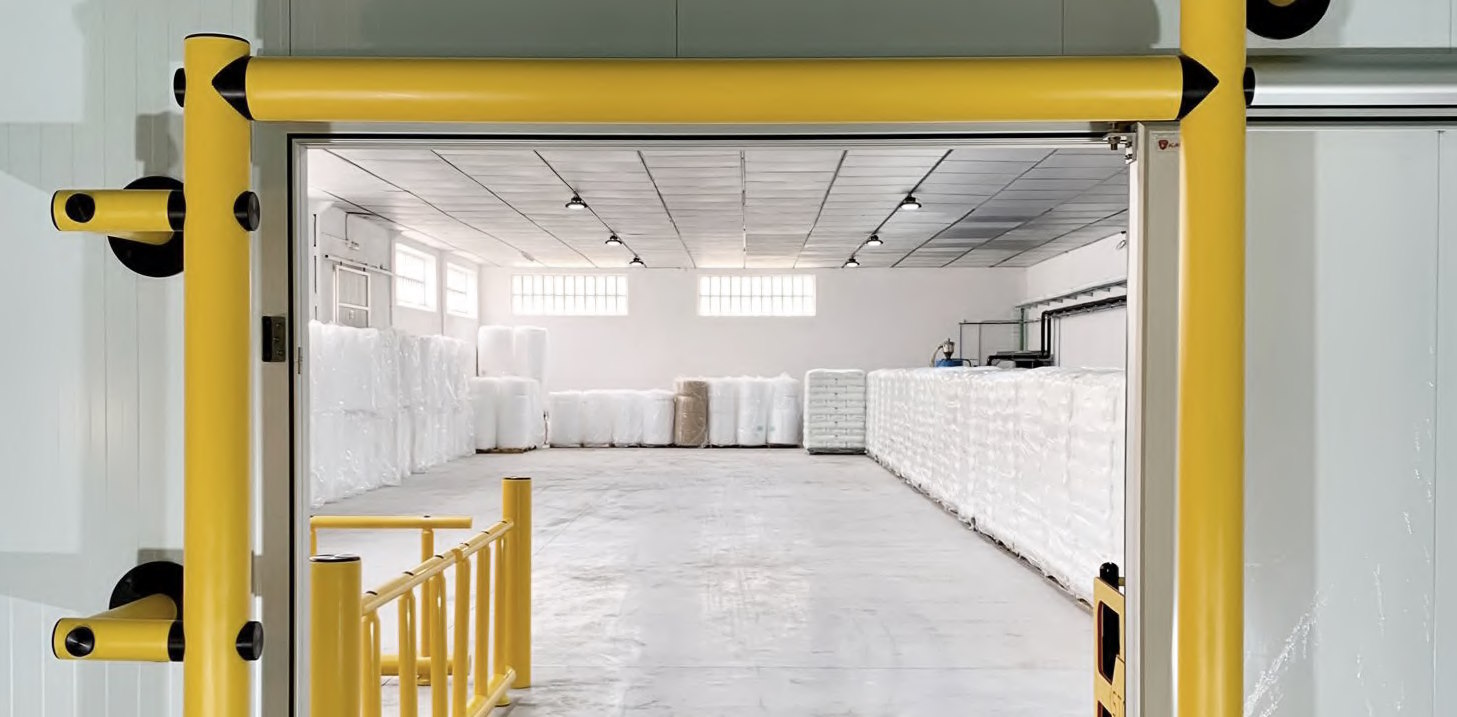

Papildomai gali būti naudojamos durų ir vartų apsaugos, kurios sugeria dalį smūgio ir apsaugo ne tik vartus, bet ir transportuojamą krovinį.

Maisto gamybos aplinkoje svarbus paviršius, higiena ir atsparumas korozijai

Vartų paviršius turi būti parenkamas pagal realią aplinką. Sausoje sandėliavimo zonoje gali pakakti standartinės lakuoto plieno apdailos. Drėgnoje, reguliariai plaunamoje arba agresyvesnėje maisto gamybos aplinkoje gali būti racionalus nerūdijantis plienas ar kita korozijai atsparesnė apdaila.

INFRACA šaldymo durims siūlo lakuoto plieno, AISI 304 nerūdijančio plieno, PVC, GRP ir kitus paviršius, priklausomai nuo modelio. Svarbu vertinti ne vien varčios dangą, bet ir staktos konstrukciją, tvirtinimus, sandariklius bei vietas, kuriose gali kauptis drėgmė ar nešvarumai.

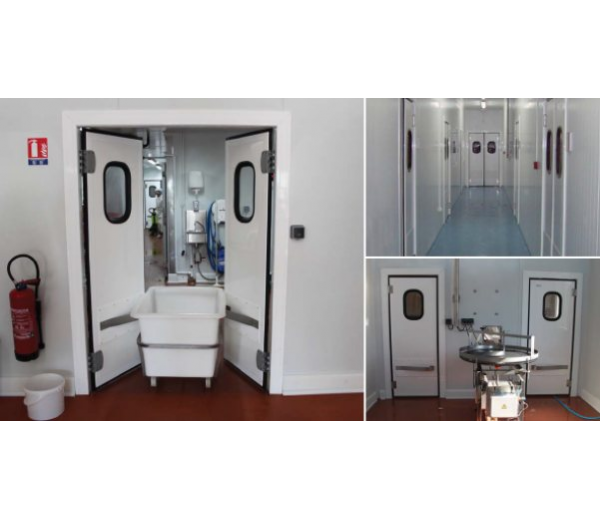

Švytuoklinės gamybinės durys naudojamos tarp intensyviai eksploatuojamų gamybinių zonų, kai prioritetas yra greitas žmonių ar vežimėlių judėjimas ir zonų atskyrimas, o ne toks pats šiluminis sandarumas kaip pilnaverčių šaldymo kameros vartų.

Priešgaisrinės šaldymo durys – kai reikia suderinti temperatūrą ir gaisrinį atskyrimą

Šaldymo kamera gali būti ir pastato gaisrinio skyriaus dalis, todėl kai kuriose angose vien termoizoliacijos neužtenka. Tokiais atvejais reikia durų, kurių konkreti priešgaisrinė klasė numatyta pastato projekte.

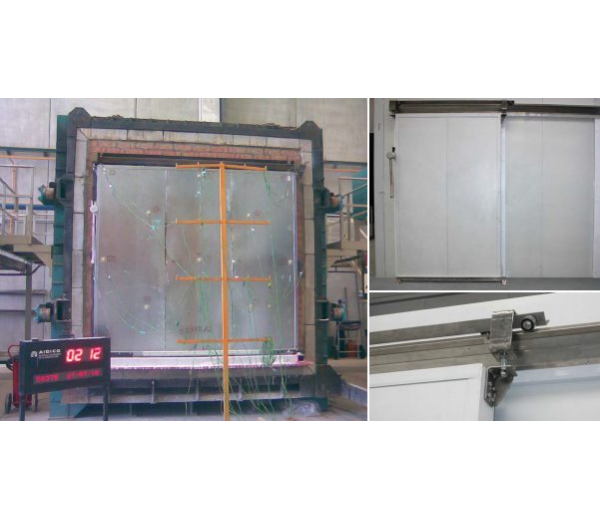

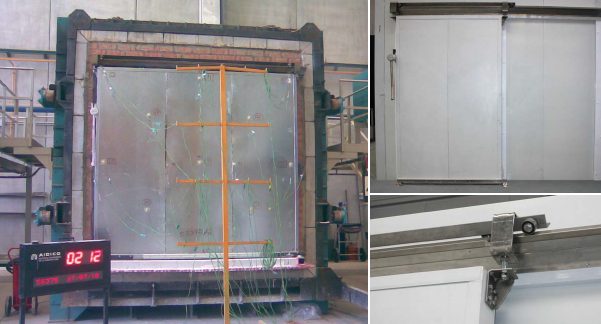

INFRACA šaldymo kameroms siūlo dvi aiškias IFIRE kryptis: stumdomas EI₂-60 ir varstomas EI₂-90 priešgaisrines šaldymo duris. IFIRE EI₂-60 skirta maždaug +0 ir −20 °C šaldymo patalpoms ir derina šaldymo durų funkciją su sertifikuota priešgaisrine savybe. IFIRE EI₂-90 yra varstoma alternatyva mažesnėms angoms.

Priešgaisrinių durų klasės negalima pasirinkti vien pagal pageidaujamą minučių skaičių. Reikalingas EI kriterijus, montavimo konstrukcija, sienos tipas, angos matmenys, užsidarymo būdas ir sąsaja su gaisrine signalizacija turi atitikti konkretaus pastato gaisrinės saugos projektą.

Plačiau – Pramoniniai priešgaisriniai vartai.

Segmentiniai vartai ir visa pakrovimo zona

Šaldomo logistikos sandėlio energijos nuostoliai nesibaigia ties vidinėmis šaldymo kameros durimis. Lauko pakrovimo zonoje reikia suderinti segmentinius vartus, transporto priemonės privažiavimą, platformą ir sandarinimą.

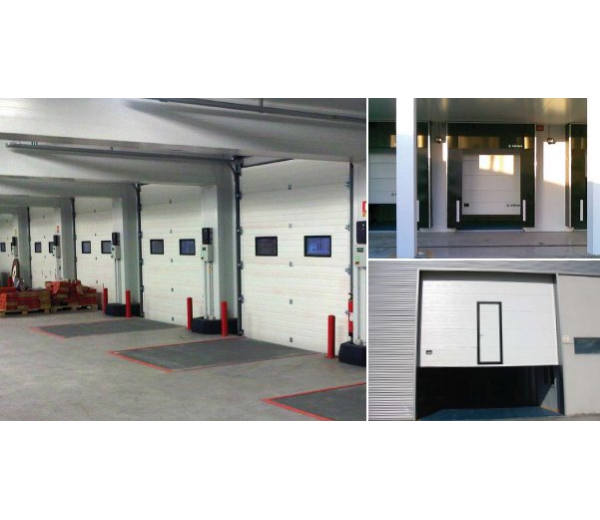

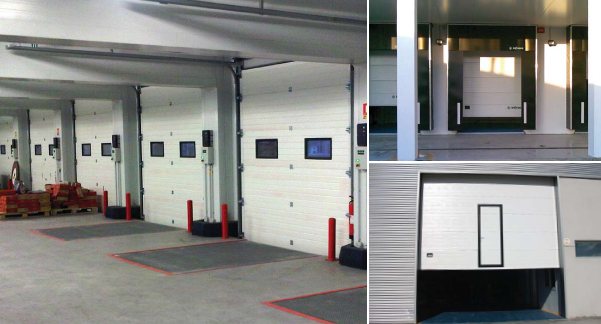

Termoizoliuoti segmentiniai vartai naudojami išorinėse pakrovimo angose ir kitose pramoninėse zonose, kur svarbus vertikalus atidarymas, mechaninis patikimumas ir patalpų atskyrimas nuo lauko.

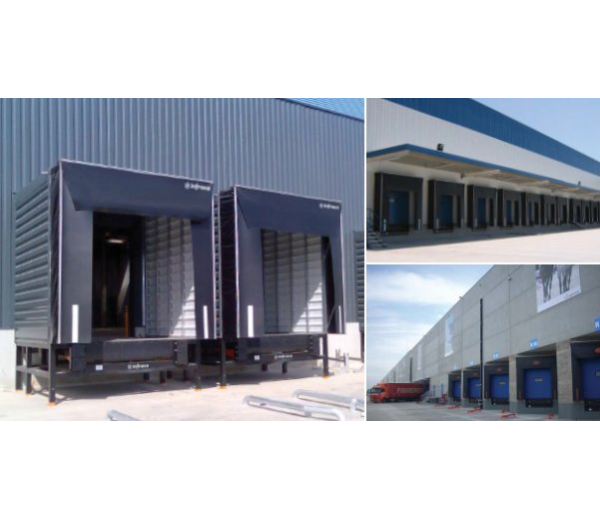

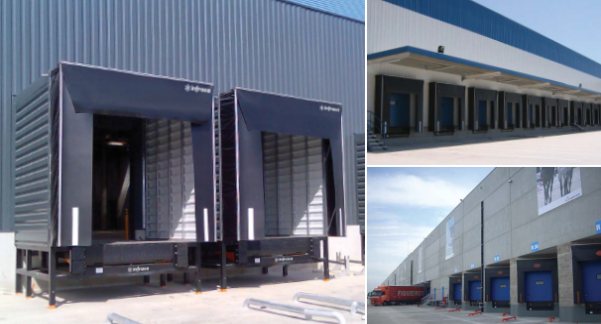

Hidraulinės platformos ir šliuzai formuoja visą sunkvežimio pakrovimo vietą. INFRACA hidraulinės platformos skirtos kompensuoti aukščio ir tarpo skirtumą tarp rampos ir transporto priemonės bei deklaruojamos iki 6000 kg apkrovai. Sandarinimo šliuzai gali būti retractable arba inflatable tipo.

Gerai suprojektuotas šliuzas mažina skersvėjį, lietaus vandens, dulkių, vabzdžių ir šilto oro patekimą į sandėlį bei padeda išlaikyti šaltosios grandinės tęstinumą krovimo metu.

Automatika turi trumpinti atidarymo laiką, o ne apsunkinti darbą

Automatizuojant vartus tikslas nėra tiesiog pridėti variklį. Reikia suprasti, kas inicijuos atidarymą ir kada vartai turi pradėti užsidaryti. Per ankstyvas užsidarymas trukdo procesui ir didina smūgio riziką, o per ilgas užlaikymas didina šilumos bei drėgmės patekimą.

Priklausomai nuo proceso gali būti derinami radarai, indukcinės kilpos, fotoelementai, traukimo jungikliai, nuotoliniai pultai, mygtukai, šviesoforai ar sąsaja su pastato valdymo sistema. Priešgaisrinėms durims automatika derinama ir su gaisro aptikimo bei valdymo sistema pagal projektą.

Nuo ko priklauso šaldymo kameros vartų kaina?

Vienas „vartų kainos už m²“ skaičius retai leidžia teisingai palyginti pramoninius sprendimus. Galutinę kainą veikia:

• švarios angos plotis ir aukštis;
• kameros temperatūra ir reikalinga izoliacija;
• stumdomas, varstomas, vertikalus, greitaeigis ar kitas atidarymo principas;
• pramoninio naudojimo intensyvumas;
• paviršiaus medžiaga ir higienos reikalavimai;
• staktos bei slenksčio šildymas;
• rankinis ar automatinis valdymas;
• judesio ir saugos davikliai;
• apsaugos nuo krautuvų ir mechaninio poveikio;
• priešgaisrinė klasė, jei ji reikalinga;
• montavimo vieta ir esamos sienos konstrukcija;
• papildomas šliuzas, platforma ar kitos logistikos dalys.

Todėl pasiūlymą geriausia ruošti pagal realią angą ir darbo režimą, o ne vien pagal nominalų durų dydį.

Kokią informaciją atsiųsti vartų pasiūlymui?

• švarios angos plotį ir aukštį;
• kameros arba patalpos temperatūrą;
• temperatūrą kitoje vartų pusėje;
• sienos konstrukciją ir storį;
• kiek vietos yra angos šonuose ir virš jos;
• kas judės per angą – žmonės, vežimėliai, krautuvai ar kita technika;
• apytikslį atidarymų skaičių per valandą arba darbo pamainą;
• ar reikalinga automatika ir pageidaujamas atidarymo būdas;
• ar aplinka drėgna, plaunama ar chemiškai agresyvi;
• ar projekte numatyta priešgaisrinė klasė;
• angos, sienos ir aplinkinės zonos nuotraukas arba brėžinį.

Jeigu tikslaus modelio nežinote, tai nėra problema. Pagal šiuos duomenis galima nustatyti, ar racionaliausios stumdomos, varstomos, greitaeigės, segmentinės ar specialios durys.

Dažniausi klausimai apie pramoninius šaldymo vartus

Kada geriau stumdomi, o kada varstomi vartai?

Stumdomi dažniausiai racionalesni didesnėms angoms ir technikos srautui. Varstomi – mažesniems praėjimams, kur yra vietos varčios atsidarymui ir nereikia labai didelio angos pločio.

Ar greitaeigiai vartai pakeičia termoizoliuotus?

Ne visada. Intensyvioje šaldymo kameroje dažnai efektyviausia naudoti abu: greitaeigius aktyvaus darbo metu ir termoizoliuotus, kai kamera uždaroma ilgesniam laikui.

Kodėl neigiamai temperatūrai reikia šildomos staktos?

Šildymas padeda mažinti kondensato ir ledo susidarymą sandarinimo bei judančiose vietose. Jo valdymas turėtų būti parinktas taip, kad būtų užtikrintas patikimumas, bet nebūtų be reikalo kuriama papildoma šilumos apkrova.

Ar galima stumdomus vartus montuoti, jei nėra vietos šone?

Tokiu atveju galima vertinti vertikaliai pakeliamus šaldymo vartus, jei virš angos yra pakankamai konstrukcinės erdvės.

Kokie vartai geriausi intensyviam krautuvų eismui?

Dažnai reikalingas ne vienas vartų tipas, o sistema: mechaniškai tvirti termoizoliuoti vartai, greitaeigiai vartai aktyviam srautui ir fizinės apsaugos nuo smūgių. Galutinis sprendimas priklauso nuo angos, temperatūros ir eismo dažnio.

Ar tiekiate INFRACA vartus su automatika?

Taip. Priklausomai nuo modelio galima numatyti automatinį atidarymą, saugos fotoelementus, radarus, traukimo jungiklius, nuotolinį valdymą ir kitus projekte reikalingus sprendimus.

Ar galima vartus pritaikyti maisto gamybos patalpai?

Taip. Parenkama konkrečiai aplinkai tinkama apdaila, stakta, sandarikliai ir automatika. Drėgnoms ar intensyviai plaunamoms zonoms gali būti vertinama nerūdijančio plieno ar kita korozijai atsparesnė konstrukcija.

Reikia šaldymo kameros durų ar pramoninių vartų?

Atsiųskite angos matmenis, temperatūras, sienos informaciją ir trumpai aprašykite judėjimo srautą. Įvertinsime tinkamą INFRACA ar kitą projektui tinkantį sprendimą, komplektaciją, automatiką ir montavimo apimtį bei pateiksime individualų pasiūlymą.
