Oro klimatizacija – kaip pasirinkti tinkamą sprendimą?

Oro klimatizacija apima daugiau nei vien patalpos vėsinimą vasarą. Tinkamai parinkta sistema turi užtikrinti reikiamą temperatūrą, valdyti oro srautą, veikti priimtinu triukšmo lygiu ir kuo efektyviau prisitaikyti prie realių pastato apkrovų. Kai kuriuose objektuose ta pati sistema naudojama ir pereinamojo sezono ar žiemos šildymui, o pramoniniuose projektuose šildymo ir vėsinimo poreikiai gali egzistuoti vienu metu.

Šioje kategorijoje siūlomi trijų pagrindinių krypčių sprendimai: oro kondicionieriai, pramoniniai šilumos siurbliai ir mobilūs oro sterilizavimo bei dezinfekavimo įrenginiai. Kiekvienos grupės paskirtis skirtinga, todėl prieš pasirenkant įrangą svarbu aiškiai apibrėžti, kokią problemą sistema turi išspręsti.

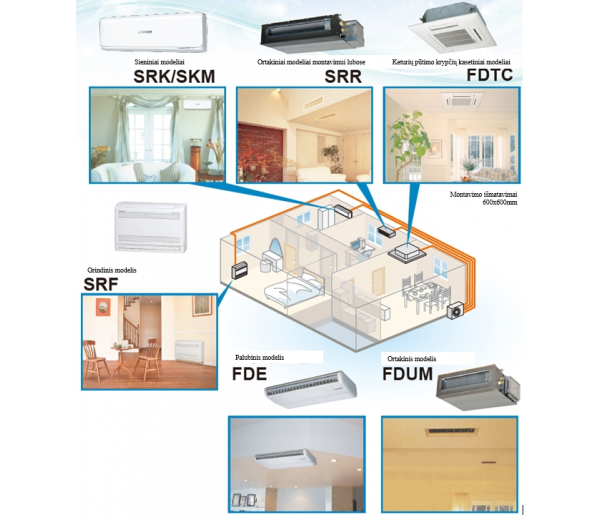

Oro kondicionieriai: sieniniai, kasetiniai, ortakiniai ir multi-split sprendimai

Dabartiniame asortimente yra ALPICAIR ir Mitsubishi oro kondicionavimo sprendimų, skirtų tiek vienai, tiek kelioms patalpoms. Priklausomai nuo patalpos architektūros ir norimo oro paskirstymo galima rinktis sieninius, konsolinius, kasetinius, ortakinius arba multi-split modelius.

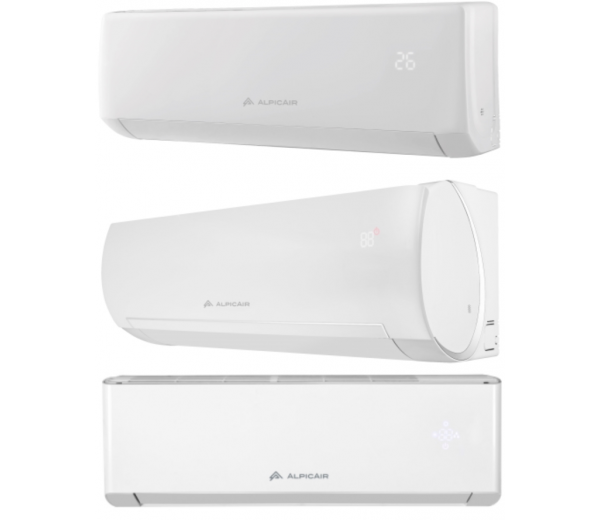

Sieniniai oro kondicionieriai

Sieniniai modeliai yra vienas universaliausių sprendimų atskiroms patalpoms. Jie tinkami ten, kur svarbus paprastesnis montavimas, individualus temperatūros valdymas ir platus našumo bei funkcijų pasirinkimas. ALPICAIR gamoje svetainėje pateikiamos ECO X, PREMIUM PRO ir HYPER NORDIC serijos, o Mitsubishi – skirtingo komforto ir techninio lygio sieninių įrenginių grupės.

Renkantis sieninį oro kondicionierių svarbu vertinti ne tik nominalią šaldymo galią. Reikšmę turi oro srauto reguliavimas, ventiliatoriaus greičiai, triukšmo lygis, šildymo galimybės žemesnėje lauko temperatūroje, valdymo funkcijos ir tai, kaip vidinio bloko vieta paveiks oro pasiskirstymą patalpoje.

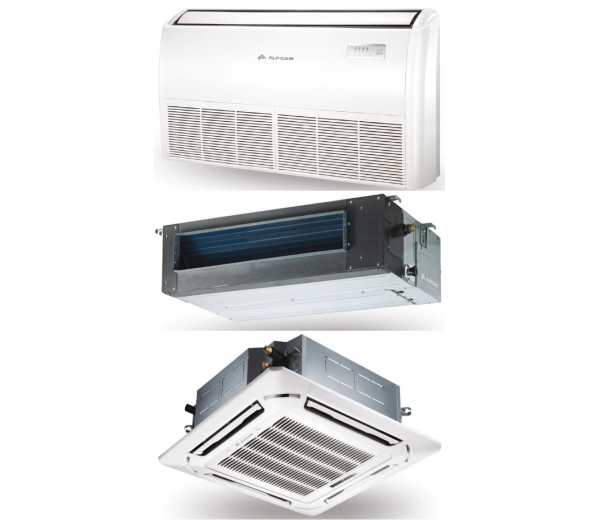

Kasetiniai, konsoliniai ir ortakiniai modeliai

Kasetiniai oro kondicionieriai praktiški didesnėse atvirose erdvėse, kur orą reikia paskirstyti keliomis kryptimis. Dabartiniuose ALPICAIR modeliuose numatytas oro paskirstymas keturiomis kryptimis, o vidiniame bloke gali būti integruotas kondensato siurbliukas.

Konsoliniai modeliai gali būti montuojami prie sienos ar, priklausomai nuo konstrukcijos, kitose patalpos vietose ir yra tinkami ten, kur standartinis sieninis sprendimas nėra patogiausias.

Ortakiniai oro kondicionieriai montuojami paslėptai virš pakabinamų lubų ar techninėje erdvėje, o oras į patalpas tiekiamas per ortakius ir groteles. Tai leidžia klimatizavimo įrangą architektūriškai paslėpti ir paskirstyti orą kelioms zonoms. Kai konkretaus modelio konstrukcija ir projektas tai leidžia, prie sistemos gali būti numatytas ir lauko oro padavimas.

Multi-split sistemos kelioms patalpoms

Kai norima klimatizuoti kelias patalpas naudojant vieną lauko bloką, galima rinktis multi-split sistemą. Svetainėje pateikiamoje Mitsubishi Multi DC inverter sistemoje prie vieno lauko bloko gali būti jungiama iki 6 vidinių blokų, o bendras šaldymo vamzdyno ilgis gali siekti iki 90 m, priklausomai nuo konkretaus sprendimo.

Svarbu suprasti multi-split veikimo logiką: prie to paties lauko bloko prijungti vidiniai blokai negali vienu metu vienoje patalpoje šildyti, o kitoje vėsinti. Visi jie turi veikti suderinamu sistemos režimu. Jeigu objekte vienu metu reikalingas nepriklausomas šildymas ir vėsinimas skirtingose zonose, turi būti vertinamas kitos architektūros ŠVOK sprendimas.

Kaip teisingai parinkti oro kondicionieriaus galią?

Vien patalpos kvadratūros nepakanka. Reikalingą galią veikia langų plotas ir orientacija, saulės apkrova, žmonių skaičius, apšvietimas ir kita šilumą išskirianti įranga, patalpos aukštis, atitvarų savybės, vėdinimas, durų varstymas bei darbo režimas.

Per silpnas įrenginys didelę laiko dalį gali dirbti arti maksimalios galios ir vis tiek neužtikrinti komforto piko metu. Per didelis modelis taip pat nėra automatiškai geresnis – svarbu, kaip sistema moduliuoja galią ir dirba dalinės apkrovos režimu. Todėl galutinį parinkimą verta atlikti pagal realias šilumos apkrovas, o ne vien pagal supaprastintą W/m² taisyklę.

SEER, SCOP ir realus energijos vartojimo efektyvumas

Oro kondicionierių ir oras–oras šilumos siurblių sezoninį efektyvumą padeda palyginti SEER ir SCOP rodikliai. Jie nustatomi standartizuotomis bandymo sąlygomis ir yra naudingi modeliams palyginti, tačiau realios energijos sąnaudos priklausys nuo lauko temperatūros, nustatytos vidaus temperatūros, dalinės apkrovos, montavimo kokybės, sistemos valdymo ir pastato šiluminių savybių.

Ypač svarbu šildymo režimą vertinti pagal klimatą. Oras–oras sistema gali būti ekonomiškas sprendimas pereinamuoju laikotarpiu, tačiau mažėjant lauko temperatūrai keičiasi tiek jos šiluminė galia, tiek efektyvumas. Jeigu įrenginys planuojamas kaip svarbus šildymo šaltinis, reikia vertinti konkretaus modelio našumo lenteles prie projektinės lauko temperatūros, o ne vien kataloginį SCOP.

Pramoniniai šilumos siurbliai šildymui ir vėsinimui

Pramoniniai šilumos siurbliai skirti objektams, kuriuose reikia didesnės galios, vandens kontūrų ir integracijos su pastato ar technologinėmis sistemomis. Dabartinėje kategorijos medžiagoje pateikiami Trane oras–vanduo ir vanduo–vanduo sprendimai.

Vienas svarbiausių pramoninių sistemų privalumų atsiranda ten, kur pastate ar procese vienu metu yra vėsinimo ir šildymo poreikis. Tokiu atveju šiluma, kuri įprastoje vėsinimo sistemoje būtų šalinama į aplinką, gali būti panaudota kitam vandens kontūrui šildyti. Taip viena sistema gali aptarnauti dvi skirtingas energetines užduotis.

Vienalaikis šildymas ir vėsinimas

Kategorijoje aprašomi sprendimai su dviem nepriklausomais vandens kontūrais, leidžiančiais kontroliuoti tiek atšaldyto, tiek karšto vandens temperatūrą. Tokia schema aktuali viešbučiams, sveikatos priežiūros, komerciniams, pramoniniams ar kitiems objektams, kuriuose skirtingose zonose ar procesuose tuo pačiu metu gali reikėti priešingų temperatūrinių režimų.

Projektuojant tokį sprendimą svarbu vertinti ne vien šilumos siurblio nominalią galią, bet ir metinį šildymo bei vėsinimo apkrovų sutapimą. Kuo daugiau laiko objekte vienu metu yra naudingo šilumos ir šalčio poreikio, tuo didesnė gali būti šilumos regeneravimo nauda.

Kaskadinės ir aukštesnės temperatūros sistemos

Dabartinėje Trane kategorijos informacijoje taip pat aprašomos kaskadinės sistemos: pirmoji pakopa iš oro, vandens šilumos siurblio ar rekuperacinio aušintuvo gali ruošti maždaug 25–30 °C vandenį, o antroji – vandens šilumos siurblio „booster“ pakopa – kelti temperatūrą aukščiau. Konkrečiuose gamintojo sprendimuose minima galimybė paruošti vandenį net iki 120 °C.

Tokia temperatūra nėra universali kiekvienam šilumos siurbliui, todėl ji turi būti vertinama tik pagal konkretaus modelio technines sąlygas. Aukštos temperatūros sprendimai aktualūs ten, kur reikia pakeisti dalį iškastinį kurą naudojančios šilumos gamybos, ruošti karštą vandenį ar aptarnauti technologinį procesą.

Mobilūs oro sterilizatoriai ir patalpų dezinfekavimo įranga

Mobilių oro sterilizatorių grupėje šiuo metu pateikiami STERYL ir UHTM įrenginiai, tačiau jų veikimo principai skiriasi.

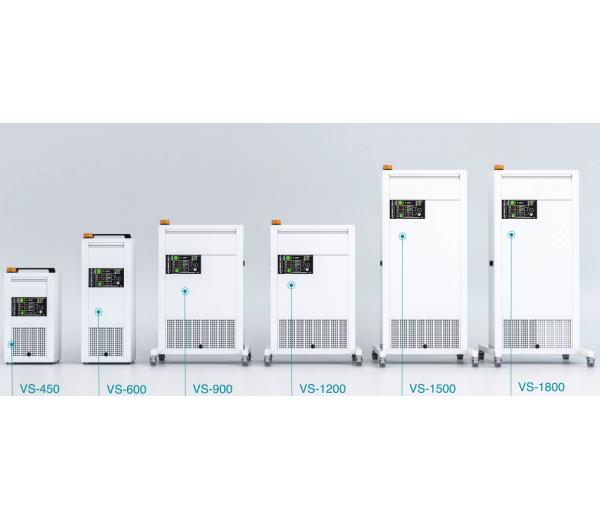

STERYL modelyje apjungiamos kelios oro apdorojimo pakopos: dviguba filtracija, uždarame įrenginio kanale veikianti 253,7 nm UV-C spinduliuotė ir ozonavimo funkcija. Įrenginyje taip pat numatyta savidiagnostika, filtrų bei UV lempų būklės kontrolė ir ozono koncentracijos stebėjimas.

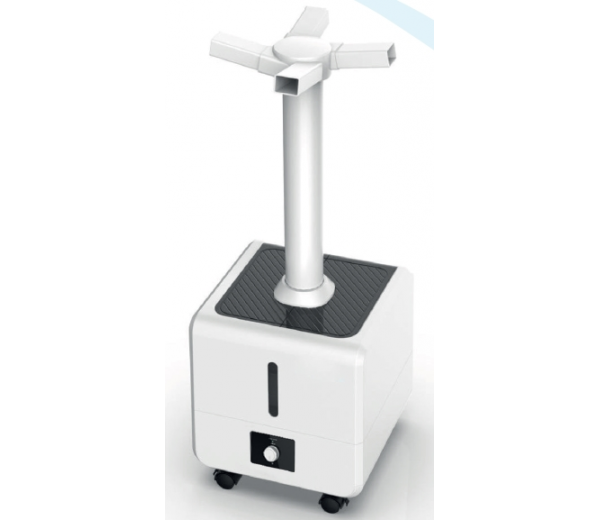

UHTM yra kitokio tipo patalpos dezinfekavimo įrenginys – jis ultragarsiniu būdu paskleidžia tam skirtą dezinfekavimo skystį. Produkto naudojimo aprašyme aiškiai nurodyta, kad dezinfekavimo ciklo metu patalpoje žmonių būti negali, o ciklo pabaigoje įrenginys išsijungia automatiškai.

Oro sterilizavimo ar dezinfekavimo įrangą būtina naudoti tik pagal konkretaus gamintojo instrukciją. Ypač ozonavimo ir patalpų dezinfekavimo režimuose negalima bendrų produkto funkcijų interpretuoti kaip leidimo naudoti įrenginį bet kokiomis sąlygomis – svarbūs konkretūs saugos režimai, ekspozicijos laikas, patalpos tūris ir vėdinimas po ciklo.

Montavimo vieta ir oro paskirstymas

Net gerai parinktas įrenginys gali veikti prasčiau, jei netinkamai parinkta vidinio ar lauko bloko vieta. Vidinis blokas neturėtų pūsti tiesiai į nuolatinę darbo ar poilsio vietą, o oro srautas turi pasiekti visą aptarnaujamą zoną be nereikalingų skersvėjų.

Kasetiniams ir ortakiniams modeliams papildomai svarbi pakabinamų lubų erdvė, kondensato nuvedimas, ortakių pasipriešinimas ir aptarnavimo prieiga. Lauko blokui reikia numatyti tinkamą oro cirkuliaciją, kondensato ar atitirpinimo vandens nuvedimą, triukšmo poveikį aplinkai ir saugų serviso priėjimą.

Priežiūra ir eksploatacija

Oro klimatizavimo sistemos efektyvumas priklauso ne tik nuo įrenginio klasės, bet ir nuo priežiūros. Užteršti filtrai, šilumokaičiai ar netinkamas kondensato nuvedimas blogina oro srautą ir gali didinti energijos sąnaudas. Periodiškai reikia tikrinti filtrus, šilumokaičius, kondensato sistemą, ventiliatorius ir bendrą įrenginio būklę.

Specializuotos oro valymo įrangos priežiūros intervalai priklauso nuo konkretaus modelio. STERYL produkto aprašyme numatyta savidiagnostikos sistema, galinti perspėti apie filtrų keitimą, UV lempos ar ozono generatoriaus sutrikimą. Tokie signalai nepakeičia periodinės techninės priežiūros, tačiau padeda laiku pastebėti aptarnavimo poreikį.

Kokią informaciją pateikti parenkant oro klimatizacijos sistemą?

Kuo daugiau pradinių duomenų turime, tuo tiksliau galima įvertinti tinkamą sprendimą. Naudinga pateikti:

• patalpos ar pastato planą ir pagrindinius matmenis;
• patalpų paskirtį, darbo laiką ir žmonių skaičių;
• langų plotą, orientaciją ir kitus reikšmingus šilumos šaltinius;
• esamą šildymo, vėdinimo ir elektros infrastruktūrą;
• ar reikalingas tik vėsinimas, ar ir šildymas;
• ar vienu metu skirtingose zonose gali reikėti šildymo ir vėsinimo;
• triukšmo, interjero ir įrangos montavimo vietos apribojimus;
• pramoniniam projektui – reikalingas vandens temperatūras, šildymo ir vėsinimo galias bei darbo grafiką;
• oro dezinfekavimo įrangai – patalpos tūrį, naudojimo scenarijų ir reikiamą darbo režimą.

Dažniausiai užduodami klausimai apie oro klimatizaciją

Ar oro kondicionieriaus galią galima parinkti vien pagal patalpos plotą?

Plotas yra tik pradinis orientyras. Tiksliau parenkant reikia įvertinti langus, saulės apkrovas, patalpos aukštį, žmones, įrangą, vėdinimą, pastato konstrukcijas ir norimą vidaus temperatūrą.

Kuo skiriasi sieninis, kasetinis ir ortakinis oro kondicionierius?

Sieninis modelis paprastai skirtas tiesioginiam vienos zonos klimatizavimui. Kasetinis blokas montuojamas lubose ir gali paskirstyti orą keliomis kryptimis, todėl tinka didesnėms atviroms patalpoms. Ortakinis įrenginys paslepiamas techninėje erdvėje, o oras paskirstomas ortakiais ir grotelėmis.

Kada verta rinktis multi-split sistemą?

Multi-split aktuali, kai keliose patalpose norima naudoti atskirus vidinius blokus, tačiau turėti vieną lauko bloką. Reikia įvertinti sistemos galios ribas, vamzdynų ilgius ir tai, kad vienu metu prijungti vidiniai blokai turi veikti suderinamu šildymo arba vėsinimo režimu.

Ar oro kondicionieriumi galima šildyti žiemą?

Daugelis inverterinių oro kondicionierių veikia ir kaip oras–oras šilumos siurbliai. Tačiau jų šiluminė galia ir efektyvumas priklauso nuo lauko temperatūros, todėl jei sistema planuojama kaip pagrindinis šildymo šaltinis, būtina tikrinti konkretaus modelio charakteristikas prie projektinės žiemos temperatūros.

Ką rodo SEER ir SCOP?

SEER apibūdina sezoninį vėsinimo, o SCOP – sezoninį šildymo efektyvumą pagal standartizuotą bandymo metodiką. Šie rodikliai naudingi lyginant modelius, tačiau realios sąnaudos priklauso nuo pastato, klimato, nustatymų ir montavimo.

Kada pramoninis šilumos siurblys gali vienu metu šildyti ir vėsinti?

Tai įmanoma specialiai tam suprojektuotose sistemose su nepriklausomais vandens kontūrais ar šilumos regeneravimo funkcija. Tokia schema ypač vertinga, kai objekte tuo pačiu metu yra stabilus šalčio ir šilumos poreikis.

Ar visi pramoniniai šilumos siurbliai gali ruošti 120 °C vandenį?

Ne. Iki 120 °C temperatūra minima tik tam tikrų kaskadinių ir aukštos temperatūros gamintojo sprendimų kontekste. Konkreti maksimali vandens temperatūra visada turi būti tikrinama pasirinkto modelio techninėje dokumentacijoje.

Ar mobilų oro sterilizatorių galima naudoti, kai patalpoje yra žmonių?

Tai priklauso nuo konkretaus įrenginio ir pasirinkto režimo. Pavyzdžiui, uždarame STERYL įrenginio kanale veikianti UV-C funkcija konstrukciškai atskirta nuo patalpos, tačiau ozonavimo režimui taikomos atskiros saugos sąlygos. UHTM produkto aprašyme nurodyta, kad dezinfekavimo ciklo metu patalpoje žmonių būti negali. Visada reikia vadovautis konkretaus modelio naudojimo instrukcija.

Kaip dažnai reikia aptarnauti oro kondicionavimo sistemą?

Vieno universalaus intervalo nėra – jis priklauso nuo įrangos, darbo valandų ir aplinkos užterštumo. Filtrai ir šilumokaičiai intensyviai naudojamoje komercinėje patalpoje gali užsiteršti daug greičiau nei retai naudojamoje gyvenamojoje patalpoje, todėl priežiūros periodiškumas nustatomas pagal realias eksploatacijos sąlygas ir gamintojo instrukcijas.

Jeigu neaišku, nuo ko pradėti, pateikite patalpų planą ir trumpai aprašykite, ar svarbiausia vėsinimas, šildymas, kelių zonų valdymas, pramoninis šilumos atgavimas ar specializuotas oro valymas – pagal tai galima pasirinkti tinkamą sprendimo kryptį.
