CO2 šaldymo sistema

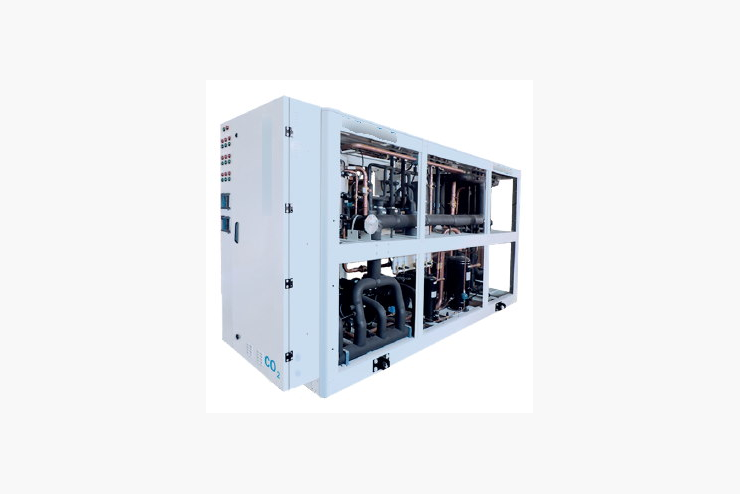

CO₂ (R744) šaldymo sistemos naudojamos prekyboje ir pramonėje, kai reikalingas natūralus šaltnešis, platus temperatūrų diapazonas ir galimybė efektyviai panaudoti kondensacinę šilumą. R744 turi labai mažą GWP, tačiau sistemoje naudojami gerokai aukštesni darbiniai slėgiai nei daugelyje klasikinių fluorintų šaltnešių sistemų.
Pridėkite šį sprendimą į užklausą. Kiekį, modelį ir komentarą galėsite patikslinti prieš išsiųsdami.
Produktas
Aprašymas
CO₂ (R744) šaldymo sistemos naudojamos prekyboje ir pramonėje, kai reikalingas natūralus šaltnešis, platus temperatūrų diapazonas ir galimybė efektyviai panaudoti kondensacinę šilumą.
R744 turi labai mažą GWP, tačiau sistemoje naudojami gerokai aukštesni darbiniai slėgiai nei daugelyje klasikinių fluorintų šaltnešių sistemų. Kai kuriuose transkritiniuose režimuose slėgis gali artėti prie 120 bar, todėl vamzdynų, šilumokaičių, vožtuvų ir kitų komponentų parinkimas turi būti atliekamas pagal konkrečius projektinius slėgius.
CO₂ pasižymi didele tūrine šaldymo galia, todėl kompresoriai ir vamzdynai gali būti kompaktiški lyginant su dalimi kitų šaltnešių sprendimų. Vis dėlto tai nėra universaliai geriausia sistema kiekvienam objektui – vertinamos lauko temperatūros, reikalingos šaldymo temperatūros, šilumos atgavimo poreikis, energijos sąnaudos ir serviso kompetencija.
CO₂ yra bekvapis ir didelės koncentracijos gali išstumti deguonį, todėl uždarose techninėse patalpose reikalinga tinkama nuotėkio kontrolė, signalizacija ir avarinis vėdinimas.
Jeigu dar renkatės technologiją ar konstrukciją, peržiūrėkite pramoninių šaldymo sistemų pasirinkimą ir palyginkite alternatyvas pagal paskirtį.
Bendra visiems modeliams
Savybės ir komplektacija
CO₂ (R744) sistemų techninės galimybės ir privalumai:
- Labai mažas GWP
- A1 saugos klasė pagal degumą ir toksiškumą, tačiau didelės koncentracijos atveju būtina vertinti uždusimo riziką
- Turimuose modelių duomenyse – maždaug 15–300 kW šaldymo galios diapazonas
- Tinka vidutinių ir žemų temperatūrų šaldymo sistemoms
- Didelis atliekinės šilumos panaudojimo potencialas
- Galimas aukštesnės temperatūros karšto vandens ruošimas naudojant šilumos atgavimo šilumokaičius

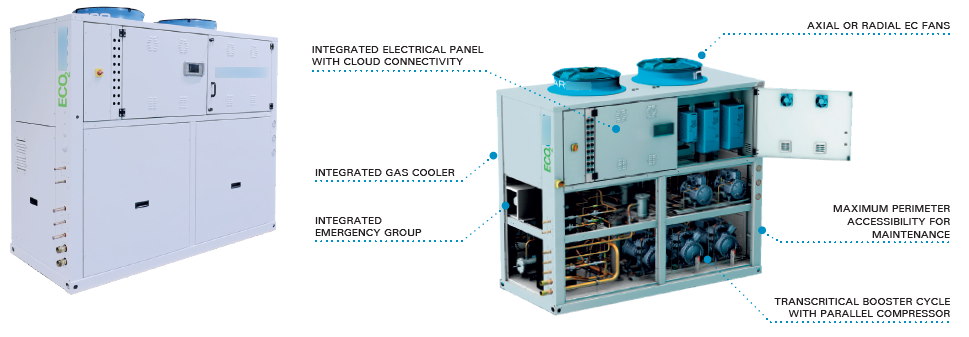

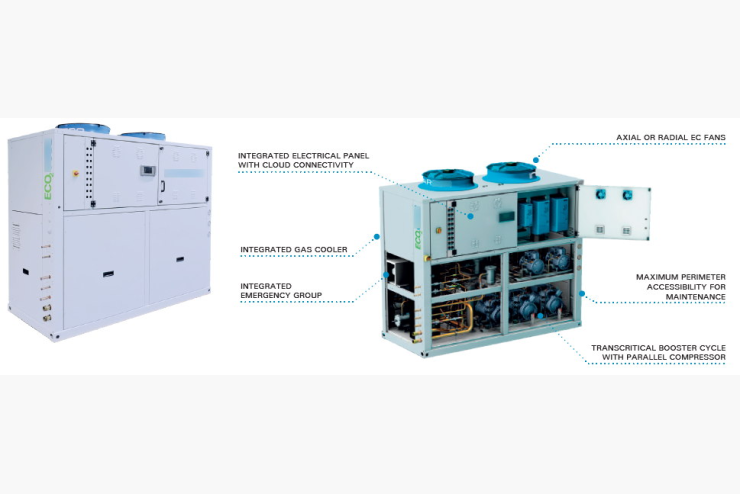

- Kompaktiška centralizuotos sistemos architektūra
- Galimi ežektoriai, paralelinis suspaudimas ir kitos efektyvumą gerinančios technologijos
Projektuojant būtina įvertinti:
- aukštus darbinius slėgius ir komponentų slėgio klasę;
- nuotėkio aptikimą bei avarinį vėdinimą;
- transkritinio režimo darbą aukštesnėje lauko temperatūroje;
- standstill pressure valdymą ilgiau sustojus sistemai;
- rezervinį maitinimą arba avarinio slėgio valdymo strategiją kritiniams objektams.
Modelių šeima
Modeliai ir techniniai duomenys

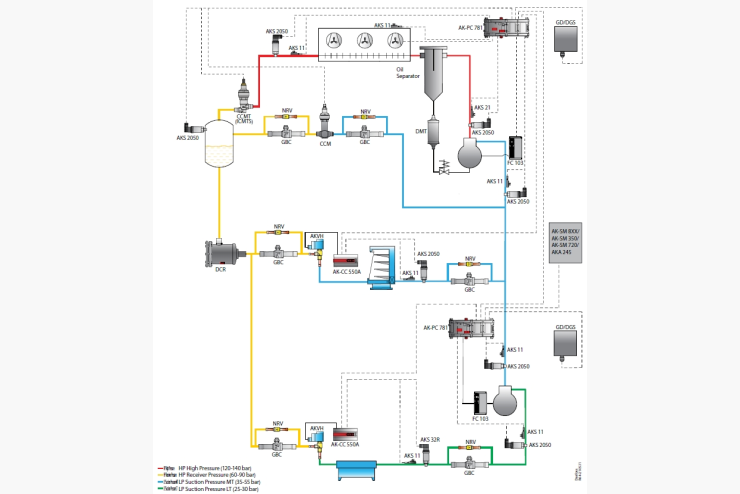

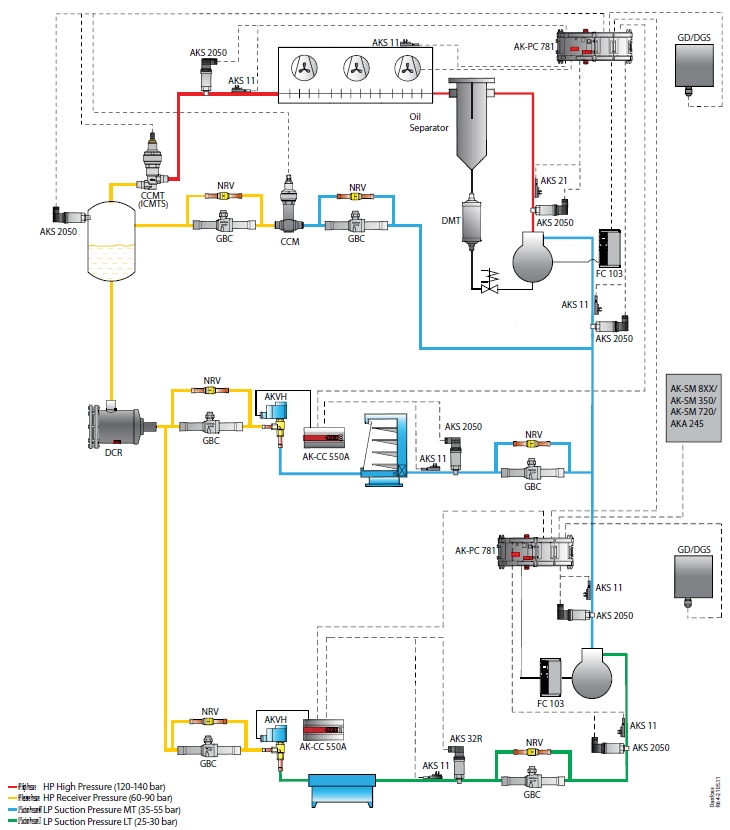

Eksploatuojant CO₂ sistemą svarbus vadinamasis standstill pressure scenarijus. Sistemai sustojus šaltnešis palaipsniui šyla ir slėgis kyla. Jei atskiros sistemos dalys nėra suprojektuotos pilnam galimam stovėjimo slėgiui, kritiniams objektams gali būti numatomas rezervinis elektros tiekimas, atskiras avarinis aušinimas arba kita slėgio valdymo strategija.

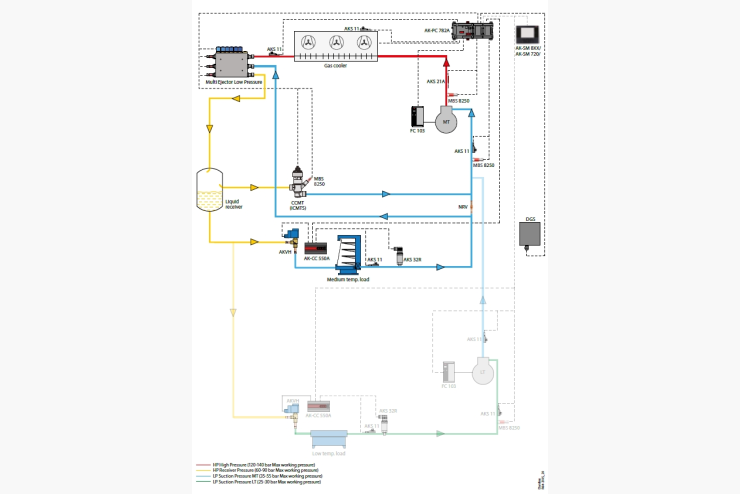

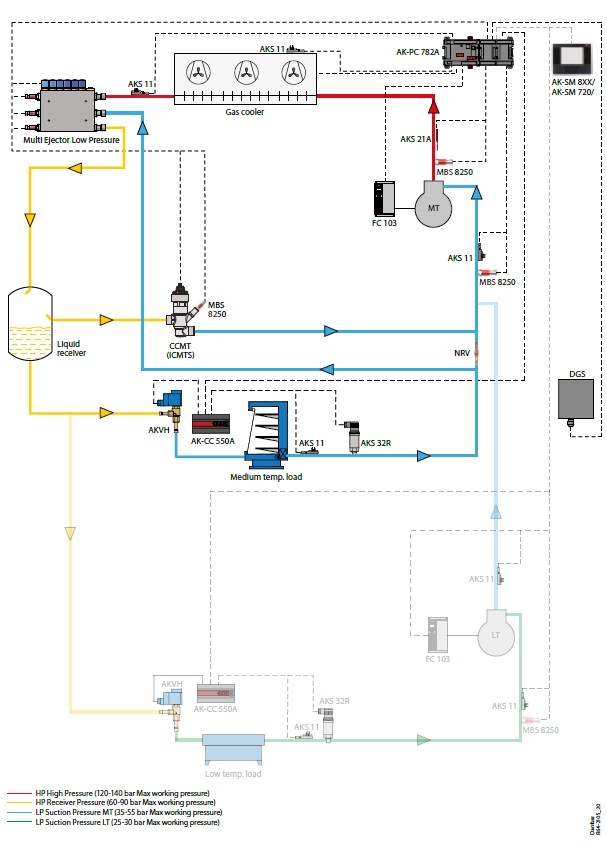

CO₂ sistemos taip pat jautrios lauko temperatūrai, ypač transkritiniame režime. Senesnėse sistemose aukšta lauko temperatūra ženkliai mažindavo efektyvumą. Šiuolaikinės architektūros naudoja ežektorius, paralelinį suspaudimą, optimizuotą dujų aušintuvo valdymą ir kitus sprendimus, kurie padeda sumažinti šį trūkumą.
Turimuose techniniuose šaltiniuose minima ir „Danfoss CALM“ valdymo koncepcija, skirta palaikyti mažą CO₂ perkaitinimą ir geriau išnaudoti garintuvo paviršių. Tokios funkcijos prieinamumas priklauso nuo konkretaus valdiklio ir sistemos architektūros.

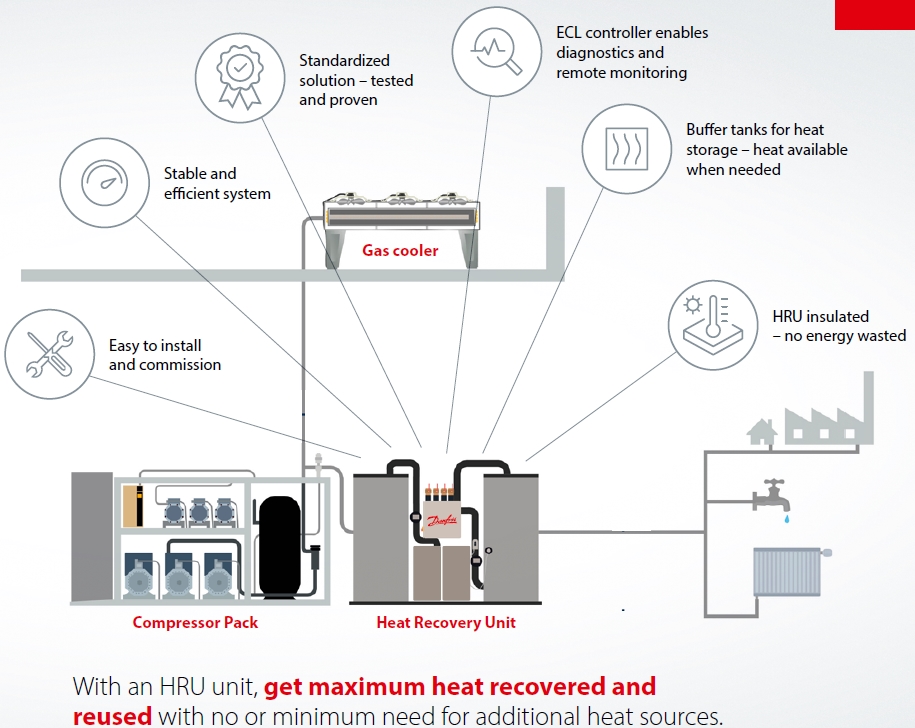

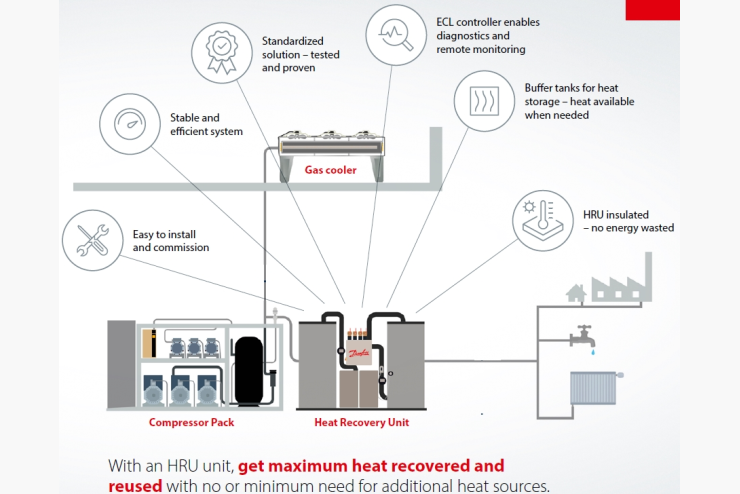

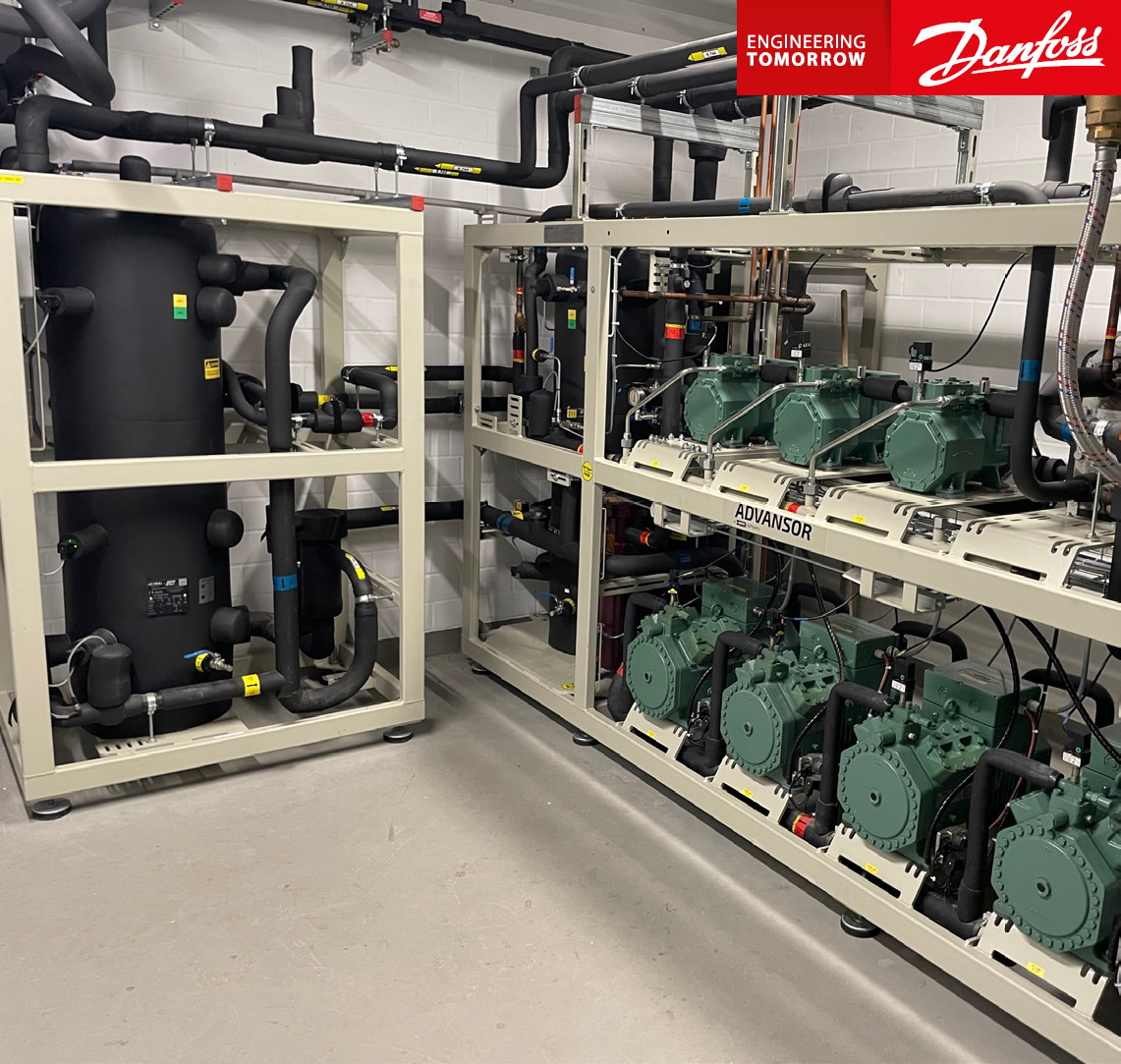

Didelis R744 privalumas – aukštos temperatūros atliekinė šiluma. Senesniuose mūsų projektiniuose pavyzdžiuose buvo vertinamas šilumos panaudojimas maždaug 60/30 °C šildymo kontūrui arba karštam vandeniui ruošti iki maždaug +60 °C. Tai nėra garantuota visų CO₂ sistemų reikšmė – reali pasiekiama temperatūra ir atgaunamos šilumos kiekis priklauso nuo kompresorių darbo režimo, dujų aušintuvo parametrų ir realaus šilumos vartotojo.
CO₂ projekto ekonominį vertinimą tikslinga atlikti pagal viso gyvavimo ciklo sąnaudas: elektros energiją, šilumos atgavimo naudą, priežiūrą, rezervavimą ir numatomą sistemos darbo profilį.
