Waterloop šaldymo sistema

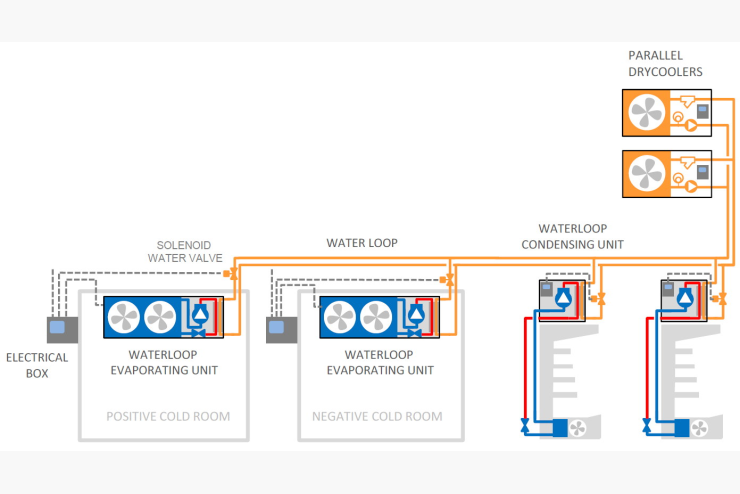

Waterloop – decentralizuota šaldymo sistemos architektūra, kurioje atskiri šaldymo įrenginiai prijungiami prie bendro vandens arba glikolio šilumos šalinimo kontūro. Kiekvienas šalčio vartotojas turi savo autonominį šaldymo kontūrą.
Pridėkite šį sprendimą į užklausą. Kiekį, modelį ir komentarą galėsite patikslinti prieš išsiųsdami.
Produktas
Aprašymas
Waterloop – decentralizuota šaldymo sistemos architektūra, kurioje atskiri šaldymo įrenginiai prijungiami prie bendro vandens arba glikolio šilumos šalinimo kontūro.

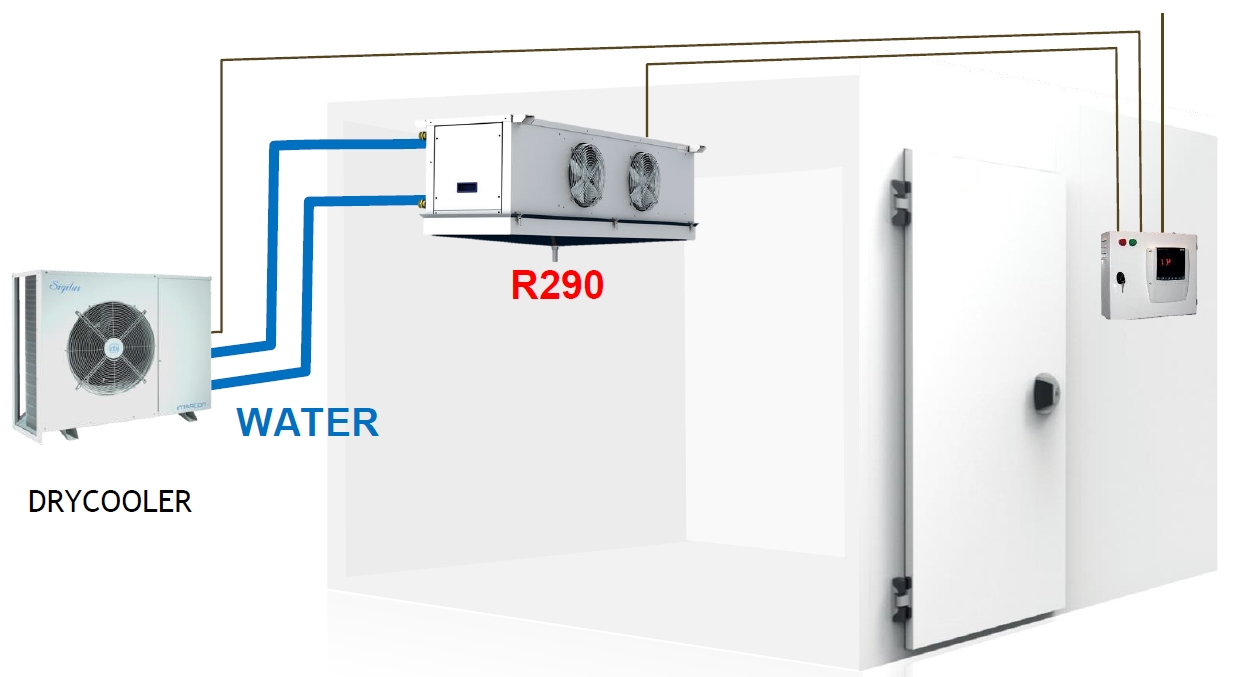

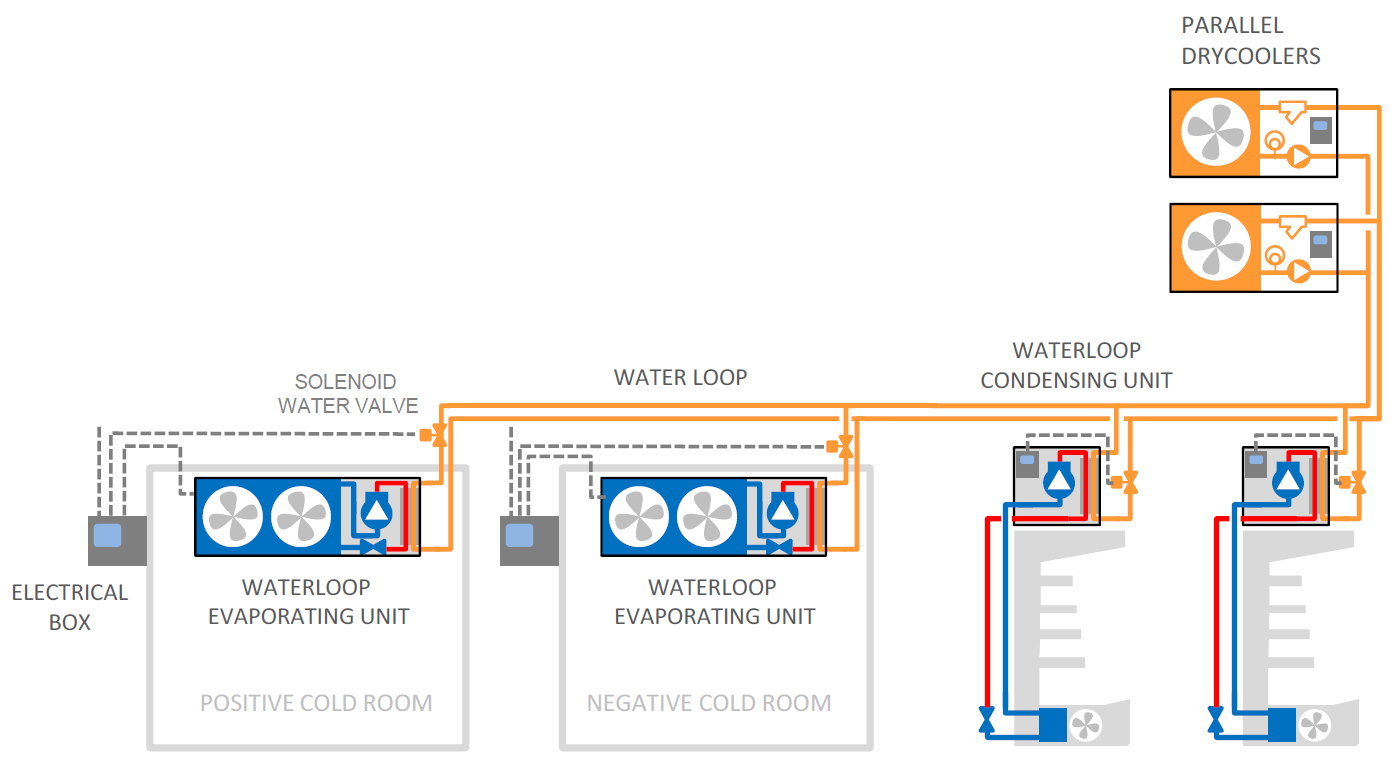

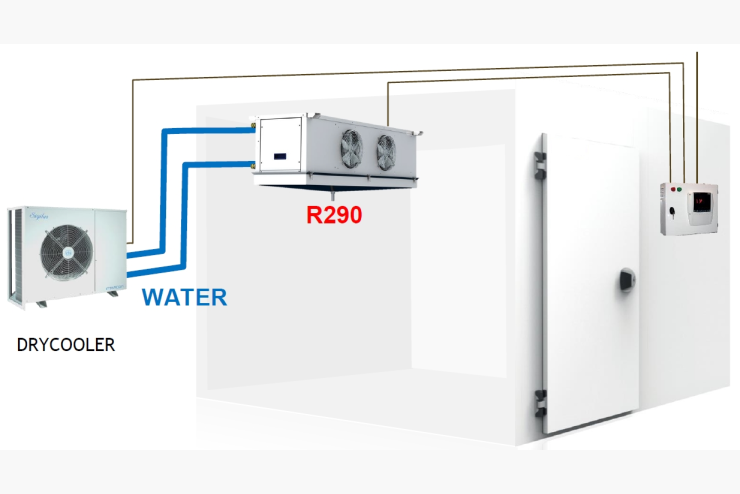

Kiekvienas šalčio vartotojas turi savo autonominį šaldymo kontūrą. Veikimo metu kondensacinė šiluma per šilumokaitį perduodama bendram šilumnešio žiedui, o lauke ji pašalinama sausu aušintuvu (dry cooler), adiabatinio aušinimo įrenginiu arba kitu projektui parinktu šilumos atidavimo sprendiniu.
Tokioje sistemoje pagrindinio šaltnešio vamzdynai yra trumpi, todėl viename autonominiame mazge šaltnešio kiekis gali būti gerokai mažesnis nei didelėje centralizuotoje DX sistemoje. Waterloop sprendimuose dažnai naudojamas R290, kurio saugos klasė A3, todėl kiekvieno mazgo užpildas ir montavimo vieta turi būti vertinami pagal konkretaus gamintojo dokumentaciją bei taikomus standartus.

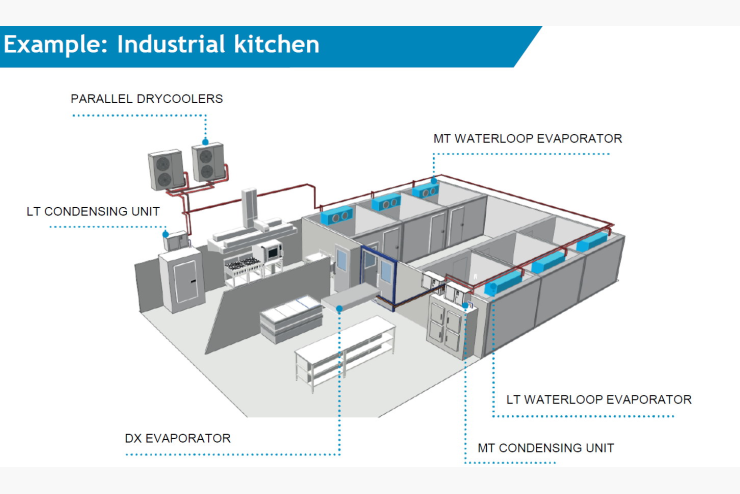

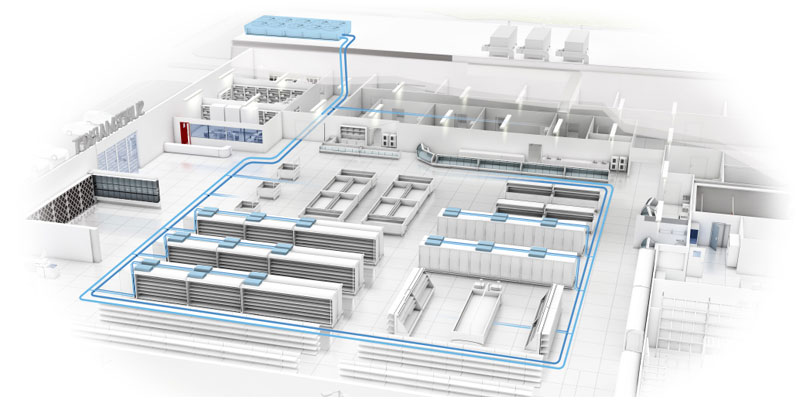

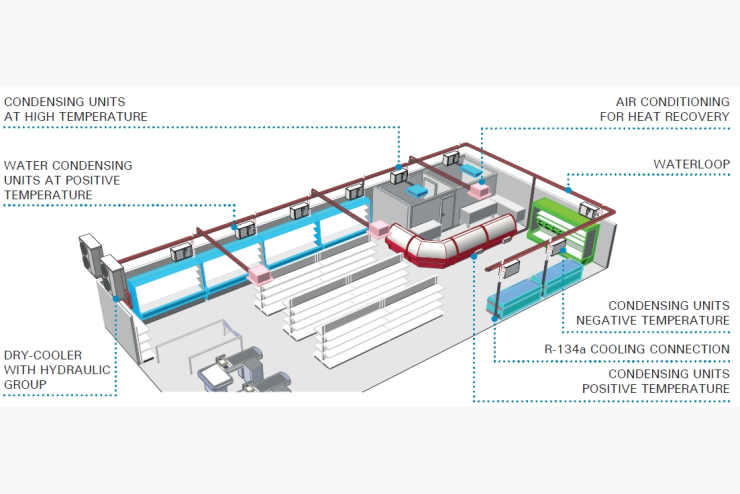

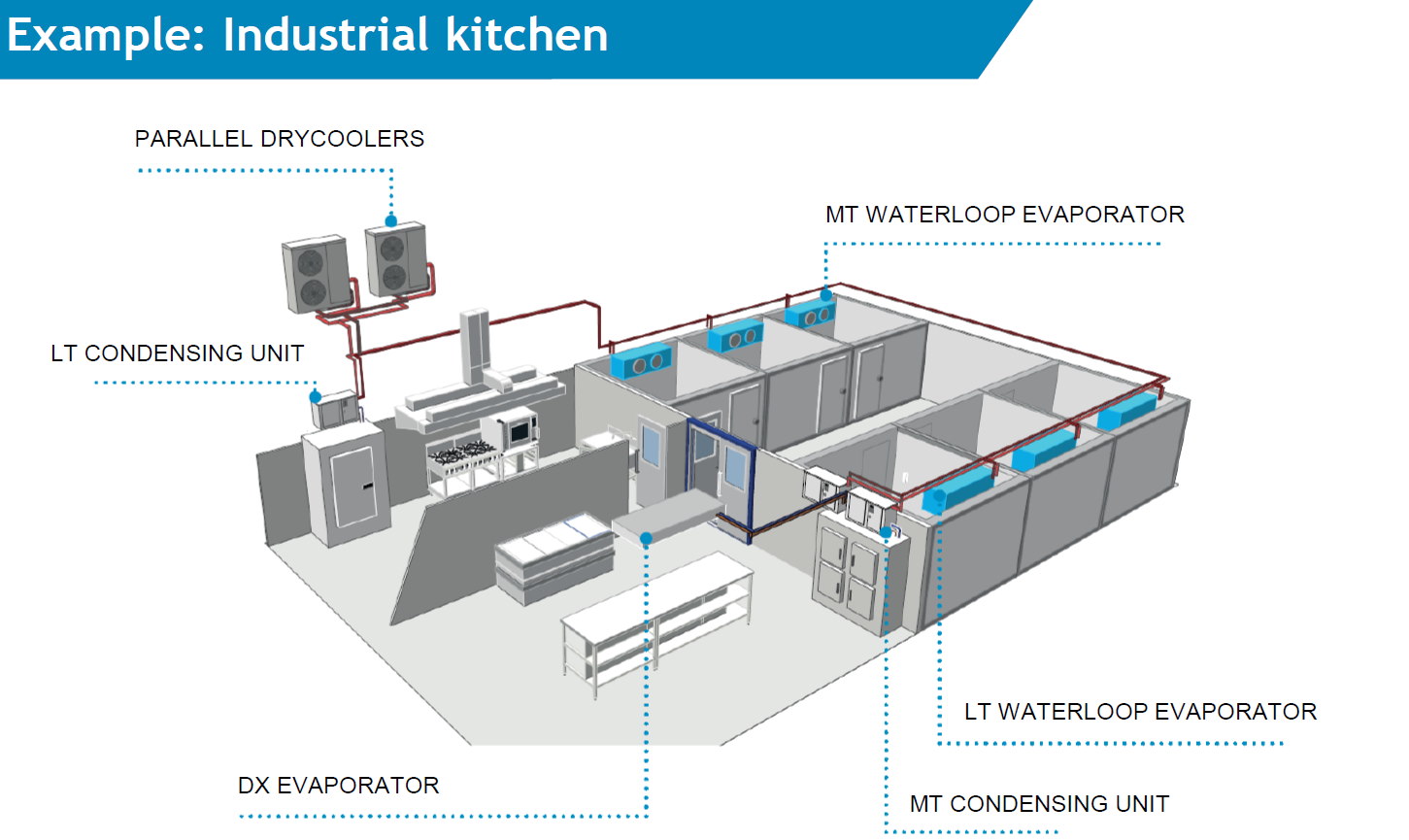

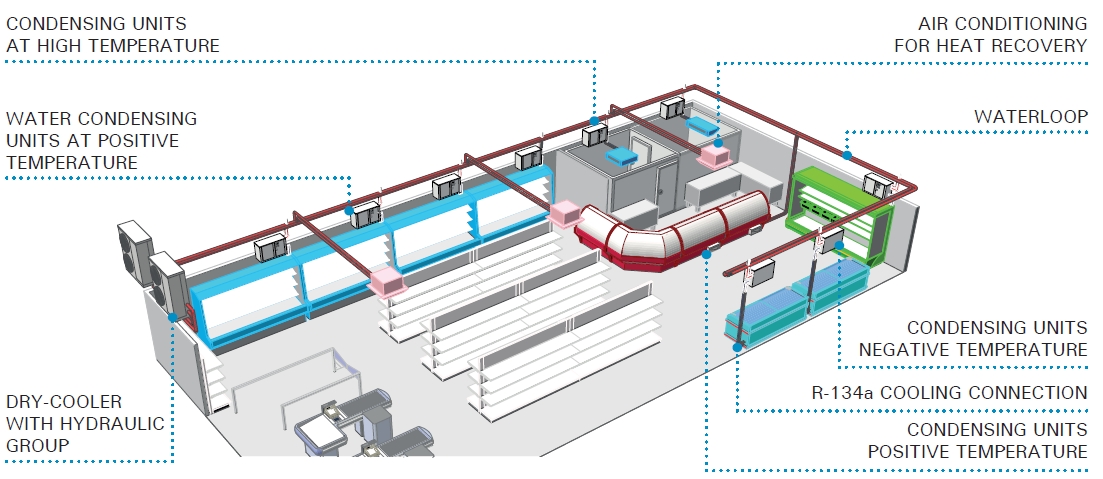

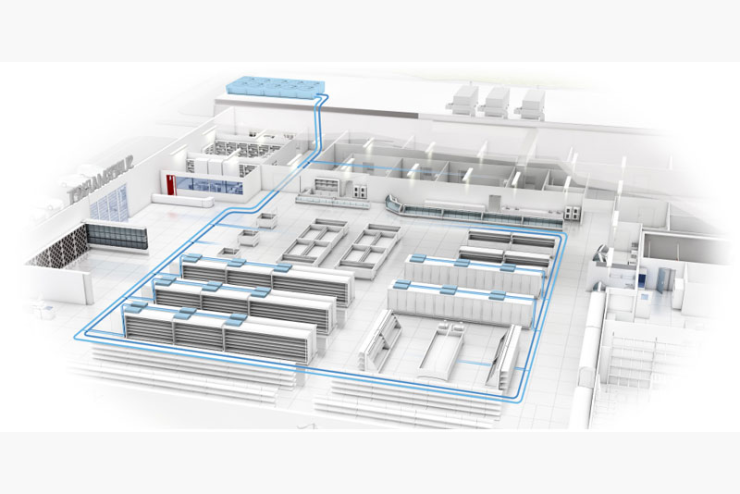

Decentralizuota architektūra ypač tinkama objektams su daug atskirų nedidelių šalčio vartotojų – prekybos įrangai, kameroms ar gamybinėms zonoms, išdėstytoms skirtingose pastato vietose.
Bendra visiems modeliams
Savybės ir komplektacija

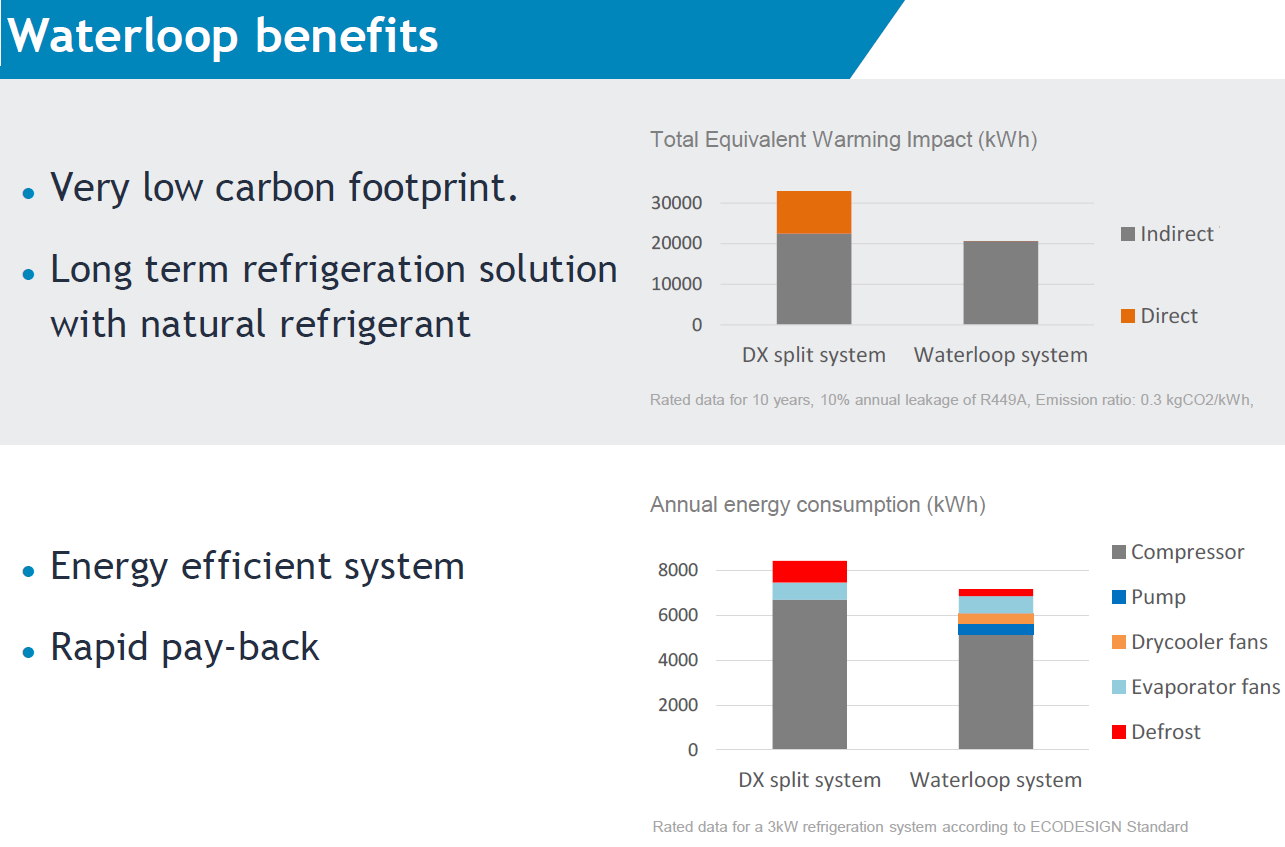

Waterloop sistemos privalumai:
- Autonominiai šaldymo mazgai prie atskirų vartotojų
- Trumpesni pagrindinio šaltnešio vamzdynai
- Bendras vandens arba glikolio šilumos šalinimo kontūras
- Gedimas viename mazge nebūtinai sustabdo kitus vartotojus
- Galimybė etapais plėsti sistemą prijungiant papildomus vartotojus
- Galimas karštų dujų atitirpinimas konkrečiuose modeliuose
- EC ventiliatoriai ir kintamo srauto siurbliai
- Galimas laisvasis aušinimas ir atliekinės šilumos panaudojimas
- Gamykloje sukomplektuoti ir išbandyti autonominiai mazgai gali sutrumpinti montavimo laiką
Projektuojant būtina įvertinti:
- R290 A3 saugos reikalavimus ir leistiną užpildą konkrečioje patalpoje;
- vandens arba glikolio kontūro srautą, balansavimą ir siurblių energijos sąnaudas;
- vandens kokybę ir šilumokaičių apsaugą nuo nuosėdų;
- lauko aušintuvo darbą vasaros ir žiemos projektinėmis sąlygomis;
- triukšmą patalpoje, nes kompresorius yra arti šalčio vartotojo.
Modelių šeima
Modeliai ir techniniai duomenys
Decentralizuota Waterloop architektūra sumažina vieno bendro šaltnešio kontūro mastą. Sugedus vienam autonominiam mazgui, kiti sistemos vartotojai gali toliau veikti, todėl tokia struktūra gali būti naudinga objektuose, kuriuose svarbus dalinis rezervavimas.
Kondensacinė šiluma perduodama vandens arba glikolio kontūrui. Šį šilumnešį lauke aušina sausas aušintuvas ar kitas įrenginys. Priklausomai nuo projekto, kondensacinė šiluma gali būti panaudojama šilumos siurbliui, karštam vandeniui ar pastato šildymui, tačiau realus efektyvumas priklauso nuo šilumnešio temperatūrų ir tuo metu esančio šilumos poreikio.

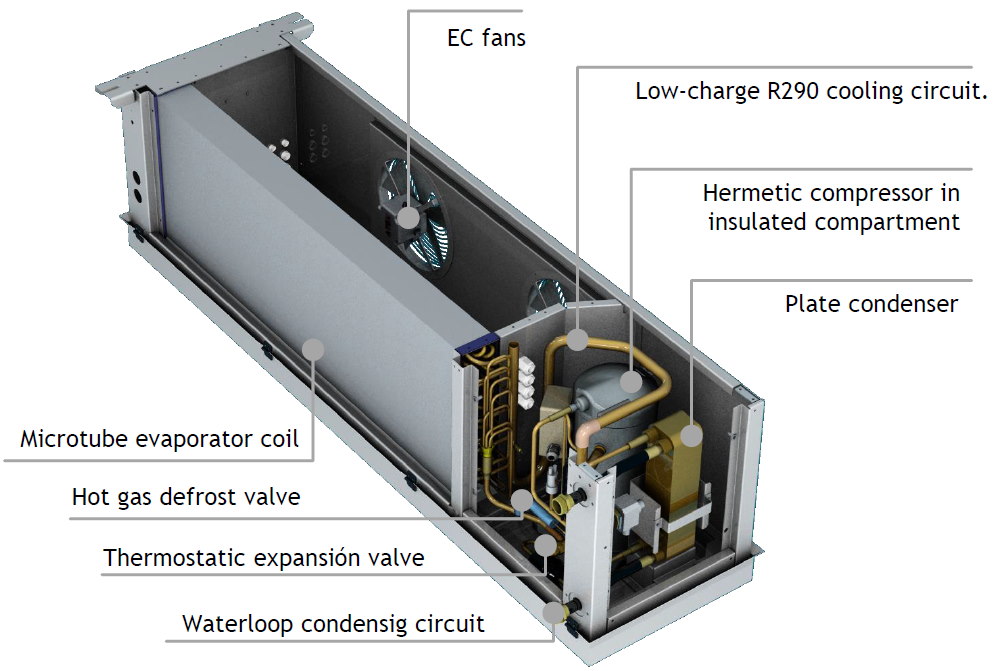

Autonominiuose mazguose gali būti naudojamas karštų dujų atitirpinimas, EC ventiliatoriai ir reguliuojamo našumo siurbliai. Šių funkcijų energinė nauda turi būti vertinama pagal konkretų modelį ir darbo profilį, o ne vien pagal sistemos tipą.
Montavimo metu labai svarbus hidraulinio žiedo balansavimas ir vandens kokybė. Netinkamai parinktas arba užterštas šilumnešis gali mažinti šilumokaičių efektyvumą. Plastikinių vamzdynų naudojimas galimas, jei medžiaga, slėgio klasė ir temperatūrinės sąlygos atitinka projekto reikalavimus.
Senesniuose mūsų katalogo Waterloop modelių duomenyse buvo nurodomas darbas esant iki maždaug +45 °C lauko temperatūrai ir iki maždaug +55 °C kondensacinio vandens temperatūrai. Tai nėra universalios visų Waterloop sistemų ribos – jos turi būti tikrinamos pagal konkretų įrenginį ir gamintojo dokumentaciją.
R290 naudojančių autonominių mazgų montavimui taikomi konkrečiai įrangai ir montavimo vietai aktualūs saugos reikalavimai. Vertinant projektą tikrinami, be kita ko, EN 378 ir, kai taikoma konkrečiai įrangos kategorijai, EN/IEC 60335-2-89 reikalavimai. Vieno universalaus R290 užpildo limito visoms Waterloop sistemoms taikyti negalima.
