Šaldymo sistemų projektavimas

Šaldymo sistemų projektavimas – atskira atsakomybė nuo montavimo

Pramoninės šaldymo sistemos projektas turi paversti užsakovo technologinį poreikį aiškia, patikrinama technine dokumentacija. Jo tikslas – apibrėžti ne tik reikalingą šaldymo galią, bet ir sistemos architektūrą, projektines temperatūras, rezervavimo principą, įrangos parinkimo sąlygas, valdymą, saugą ir eksploatavimo logiką.

UAB „Šaltoji banga“ projektavimo paslaugą vertina kaip atskirą projekto rolę. Projektuotojas rengia techninius sprendinius pagal patvirtintą techninę užduotį, o montavimo rangovas vėliau įrangą ir medžiagas tiekia, montuoja bei paleidžia pagal suderintą projektą arba techninę dokumentaciją. Toks atsakomybių atskyrimas leidžia užsakovui aiškiau palyginti rangovų pasiūlymus, kontroliuoti projekto pakeitimus ir vertinti galutinio rezultato atitiktį dokumentacijai.

Projektavimo ir montavimo paslaugos gali būti perkamos atskirai. Jei UAB „Šaltoji banga“ dalyvauja ir vėlesniame įgyvendinimo etape, montavimo apimtis ir komercinis pasiūlymas vertinami atskirai pagal patvirtintą projektą.

Technologinę užduotį pateikia užsakovas arba technologas

Šaldymo projektuotojas neturėtų už užsakovą sugalvoti jo gamybos technologijos. Prieš pradedant projektavimą turi būti aišku, ką reikia šaldyti, kokiu kiekiu, nuo kokios iki kokios temperatūros, per kiek laiko ir kokiu darbo grafiku.

Maisto gamybos, skerdyklų, pieno, alaus ar kitų technologinių procesų atveju proceso seką, našumą, produkto parametrus ir kitus technologinius reikalavimus pateikia užsakovas arba jo technologas. Mes pagal šią techninę užduotį projektuojame šaldymo sistemos dalį ir, kai tai įeina į sutartą apimtį, parengiame reikalingus šaldymo inžinerinius skaičiavimus bei brėžinius.

Jei techninė užduotis dar neparengta, galime padėti nustatyti, kokių pradinių duomenų trūksta šaldymo projektui, tačiau technologinio proceso už užsakovą neformuojame.

Kokių pradinių duomenų reikia projektavimui?

• technologinio proceso arba saugojimo paskirties aprašymo;
• produkto kiekio per valandą, parą ar vieną ciklą;
• produkto pradinės ir galutinės temperatūros;
• reikalingo atšaldymo arba užšaldymo laiko;
• patalpų planų, pjūvių ir konstrukcijų informacijos;
• projektinių vidaus ir lauko sąlygų;
• darbo grafiko ir sezoninių apkrovos pokyčių;
• durų, žmonių, krautuvų ir produkto srautų;
• reikalaujamo rezervavimo ir leistinos prastovos;
• turimų elektros, vandens, nuotekų ir kitų inžinerinių įvadų;
• automatizavimo, monitoringo ir duomenų registravimo poreikio;
• objekto gaisrinės saugos, higienos ar kitų projekto dalių reikalavimų, kurie turi įtakos šaldymo sistemai.

Kuo aiškesni pradiniai duomenys, tuo mažiau projekto sprendinių vėliau tenka keisti statybos ar montavimo metu.

Šaldymo galia skaičiuojama pagal realų darbo režimą

Vien patalpos tūris ar nominali norima temperatūra nėra pakankamas pagrindas pramoninės sistemos galiai nustatyti. Projektuojant gali būti vertinami šilumos nuostoliai per atitvaras, produkto apkrova, infiltracija per duris, žmonės, apšvietimas, ventiliatoriai, technologinė įranga, vamzdynai ir kiti konkrečiam procesui būdingi šilumos šaltiniai.

Jeigu sistema aušina technologinį skystį, svarbios tiekiamo ir grįžtančio šilumnešio temperatūros, srautas ir proceso apkrovos kitimas. Jeigu projektuojama šaldymo kamera, svarbūs produkto kiekiai, jo įnešimo temperatūra, durų srautas, oro cirkuliacija, reikiama drėgmė ir atšaldymo trukmė.

Skaičiavimai turi apimti ne tik maksimalų projektinį tašką. Reikia suprasti ir dalinę apkrovą – kaip sistema dirbs naktį, žiemą, sumažėjus gamybai ar stabilizavus produkto temperatūrą.

Sistemos architektūra parenkama tik po apkrovų ir proceso analizės

Ta pačia šaldymo galia gali būti realizuota labai skirtinga sistema. Priklausomai nuo projekto gali būti vertinama centralizuota arba decentralizuota architektūra, tiesioginio išgarinimo sistema, antrinio vandens ar glikolio kontūras, čileris, keli nepriklausomi kontūrai arba kitas sprendimas.

Technologija neturėtų būti pasirenkama vien pagal vieną kriterijų – pavyzdžiui, mažiausią pradinę kainą ar vien šaltnešio GWP. Vertinamos projektinės temperatūros, galia, sauga, šaltnešio kiekis, energijos sąnaudos, techninio aptarnavimo galimybės, atsarginių dalių prieinamumas, eksploatavimo aplinka ir sistemos gyvavimo ciklas.

Priklausomai nuo užduoties gali būti lyginami CO₂ (R744), R290, R717, A2L ir kiti galiojančius reikalavimus atitinkantys sprendimai. Fluorintų šaltnešių projektavime taip pat turi būti įvertinti Reglamento (ES) 2024/573 taikomi ir būsimi apribojimai.

Projektas turi parodyti, prie kokių sąlygų parinkta įranga

Vien įrangos modelio įrašymas projekte nėra pakankamas. Šaldymo agregato ar kompresoriaus galia priklauso nuo garavimo ir kondensacijos temperatūrų, perkaitinimo, peršaldymo, aplinkos sąlygų ir konkretaus šaltnešio. Oro aušintuvo galia priklauso nuo temperatūrų skirtumo, oro srauto ir kitų parametrų. Čilerio galia ir efektyvumas priklauso nuo šilumnešio temperatūrų bei lauko sąlygų.

Todėl projekte turi būti aiškiai nurodytos projektinės sąlygos, pagal kurias įranga parinkta. Tai leidžia rangovui pasiūlyti techniškai lygiavertę alternatyvą ir neleidžia vienodais laikyti dviejų kataloge panašiai atrodančių, bet skirtingomis sąlygomis apskaičiuotų įrenginių.

Vamzdynai ir hidraulika – ne mažiau svarbu nei įranga

Šaltnešio vamzdynai projektuojami ne vien pagal jungties diametrą ant agregato. Reikia vertinti slėgio nuostolius, šaltnešio greitį, alyvos grįžimą, vertikalius pakilimus, trasų ilgį, dalinės apkrovos režimus ir konkretaus šaltnešio savybes.

Vandens ar glikolio sistemose skaičiuojamas srautas, slėgio nuostoliai, siurblių darbo taškai, vamzdynų diametrai, balansavimas, išsiplėtimas, minimalus srautas, akumuliacinė talpa ir kiti hidraulinės sistemos elementai.

Net gerai parinktas čileris ar kompresorinis agregatas negali kompensuoti neteisingai suprojektuotos vamzdynų sistemos.

Patikimumas ir rezervavimas projektuojami pagal prastovos riziką

Ne kiekvienam objektui racionalu dubliuoti visą šaldymo sistemą. Tačiau ten, kur viena prastovos valanda sustabdo gamybą arba kelia didelės vertės produkcijos nuostolio riziką, rezervavimo sprendiniai turi būti numatyti dar projekte.

Priklausomai nuo užduoties galima numatyti kelis kompresorius, nepriklausomus šaldymo kontūrus, rezervinius siurblius, dalinį galios rezervą, avarinį režimą, nuotolinį aliarmų perdavimą ar kitą sprendinį. Tikslas – ne „dubliuoti viską“, o pasiekti užsakovo verslo rizikai pagrįstą patikimumo lygį.

Energijos efektyvumas projektuojamas visos sistemos mastu

Mažos elektros sąnaudos nėra vien efektyvaus kompresoriaus savybė. Projektas lemia garavimo ir kondensacijos temperatūras, šilumokaičių dydį, dalinės apkrovos valdymą, ventiliatorių ir siurblių darbą, atitirpinimą, šilumos atgavimą ir kitus parametrus.

Jei technologiniam procesui tinka aukštesnės vandens ar glikolio temperatūros, projekte gali būti vertinamas free cooling arba hibridinis / adiabatinis aušinimas. Jeigu objekte tuo pačiu metu yra šilumos vartotojas, galima skaičiuoti atliekinės šilumos panaudojimą. Tokios priemonės vertinamos pagal realų metinį darbo profilį, o ne vien pagal nominalų įrenginio tašką.

Čilerių atveju standartizuoti efektyvumo rodikliai, tokie kaip SEPR, yra naudingi palyginimui, tačiau konkretaus objekto elektros sąnaudos turi būti vertinamos pagal jo temperatūras, apkrovos profilį ir klimatines sąlygas.

Automatika ir monitoringas turi būti numatyti projekte, o ne palikti montavimo pabaigai

Sudėtingesnėje sistemoje svarbu iš anksto apibrėžti kompresorių sekas, dalinės galios valdymą, kondensacijos ir garavimo režimus, atitirpinimą, siurblių rezervavimą, šilumos atgavimą, free cooling, aliarmus ir kitą automatiką.

Priklausomai nuo užduoties projekte galima numatyti, kokie duomenys turi būti registruojami ir perduodami: temperatūros, slėgiai, srautai, kompresorių darbo laikas, energijos apskaita, durų būsenos, aliarmų istorija ar kiti parametrai.

Aiški valdymo logika sumažina situacijų, kai gerai parinkta mechaninė įranga objekte dirba neefektyviai vien dėl neteisingų nustatymų.

Sauga priklauso nuo šaltnešio ir konkretaus objekto

R290, R717, CO₂ ir A2L sistemoms taikomos skirtingos rizikos, todėl projektuojant vertinama įrangos vieta, šaltnešio užpildas, patalpų tūris, ventiliacija, aptikimas, avarinis valdymas, slėgiai, prieinamumas ir kiti konkrečiam sprendiniui svarbūs parametrai.

Projektiniai sprendiniai turi būti derinami su galiojančiais teisės aktais, EN 378 reikalavimais, gamintojo dokumentacija ir kitomis projektui taikomomis normomis. Vien šaltnešio pavadinimas savaime neparodo, ar sprendimas konkrečioje vietoje yra saugus ir leidžiamas.

Ką gali apimti šaldymo sistemos projektavimo dokumentacija?

Tiksli dokumentacijos sudėtis nustatoma sutartyje ir priklauso nuo projekto stadijos. Priklausomai nuo užduoties gali būti rengiami:

• šaldymo apkrovų ir pagrindinių projektinių parametrų skaičiavimai;
• techninių alternatyvų palyginimas;

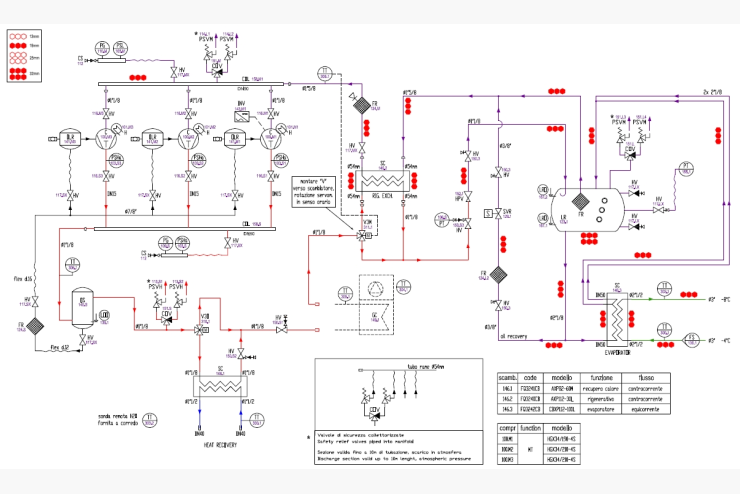

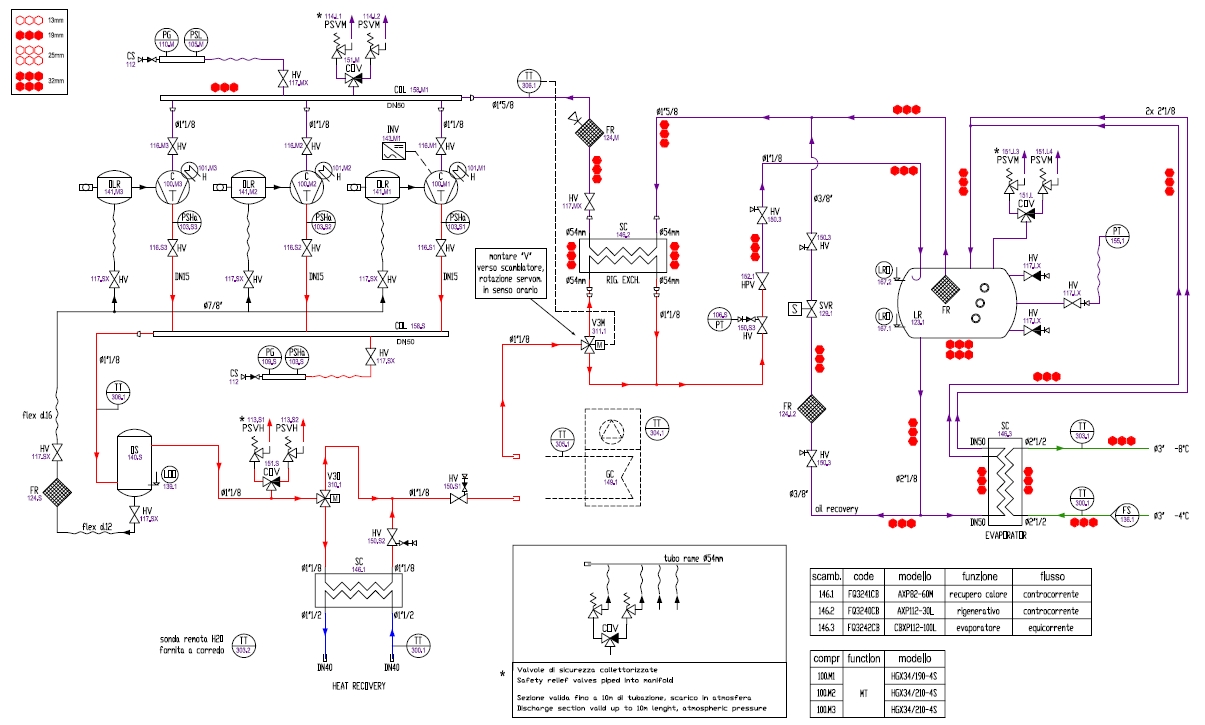

• principinės šaldymo ar hidraulinės schemos;
• įrangos parinkimo sąlygos ir techninės specifikacijos;

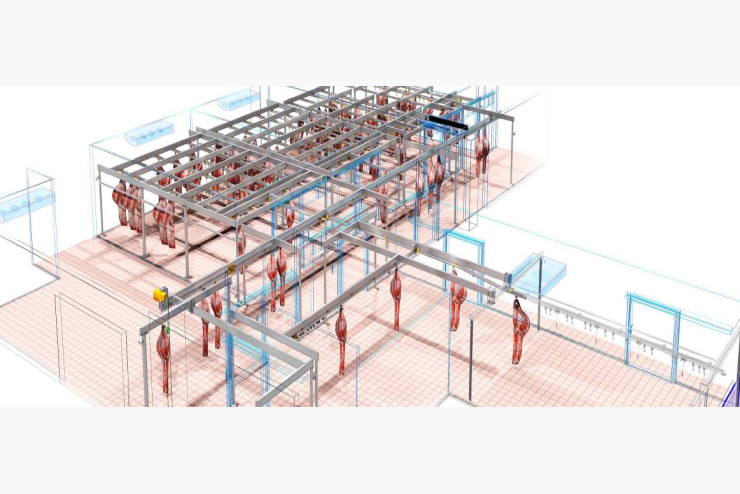

• įrangos išdėstymo ir vamzdynų trasų brėžiniai;
• vamzdynų diametrų ir hidraulinių parametrų parinkimas;
• pagrindiniai automatikos ir monitoringo reikalavimai;
• rezervavimo ir avarinio darbo principai;
• montavimui ir kitoms projekto dalims reikalingos šaldymo sistemos sąsajos.

Dokumentacijos detalumas derinamas su užsakovu ir kitais projekto dalyviais, kad montavimo rangovas gautų pakankamai aiškią užduotį pasiūlymui ir darbams.

Esamo projekto patikra ir techninių alternatyvų analizė

Projektavimo paslauga gali būti naudinga ir tada, kai projektą jau parengė kita įmonė. Užsakovui gali reikėti nepriklausomai patikrinti pagrindines apkrovas, projektines temperatūras, įrangos parinkimo logiką, rezervavimą, energijos sąnaudas ar techninių alternatyvų lygiavertiškumą.

Tokia patikra ypač naudinga prieš rangos konkursą arba gavus kelis labai skirtingus komercinius pasiūlymus. Ji padeda atskirti realų techninį optimizavimą nuo situacijos, kai mažesnė kaina gaunama tiesiog sumažinus įrangos galią, šilumokaičių paviršių, rezervavimą ar automatikos apimtį.

Esamos šaldymo sistemos rekonstrukcija

Rekonstrukcijos projektas prasideda nuo to, kas objekte jau yra. Reikia įvertinti esamą įrangą, vamzdynus, automatiką, elektros galią, šilumokaičius, faktines darbo temperatūras, gedimų istoriją ir realų apkrovos profilį.

Ne visada racionalu viską pakeisti. Kartais didžiausią rezultatą duoda vienos sistemos dalies modernizacija, valdymo pakeitimas, šilumokaičio padidinimas, rezervinio kontūro įrengimas arba perėjimas prie kitos sistemos architektūros. Projektas turi aiškiai parodyti, kurios esamos dalys lieka ir kokiomis sąlygomis jos gali būti naudojamos toliau.

Projektas neturi tapti uždara vieno rangovo specifikacija

Kai įmanoma, techniniai reikalavimai turėtų apibrėžti reikalingą rezultatą ir projektines sąlygas, o ne nepagrįstai pririšti užsakovą prie vieno gamintojo modelio. Jei konkretus gaminys būtinas dėl technologinių, suderinamumo ar kitų priežasčių, tai projekte turi būti aiškiai pagrįsta.

Tokiu būdu užsakovas gali gauti kelis palyginamus montavimo pasiūlymus ir vertinti ne vien kainą, bet ir tai, ar siūloma įranga iš tikrųjų atitinka projektą.

BREEAM, LEED ir pastato energetika

Šaldymo sistema gali turėti didelę įtaką viso pastato energijos suvartojimui, šaltnešio rizikai ir šilumos atgavimo potencialui. Todėl projektavimo metu galima parengti šaldymo sistemos techninius duomenis, reikalingus platesnei pastato energetinei ar tvarumo analizei.

Tačiau šaldymo sistemos projektas pats savaime nėra BREEAM ar LEED sertifikavimas. Jei objektas vertinamas pagal tokią schemą, reikalavimus koordinuoja atitinkamas viso projekto specialistas, o šaldymo projektuotojas pateikia savo dalies duomenis ir sprendinius.

Projektas perduodamas montavimo etapui kaip aiški techninė užduotis

Baigus ir suderinus projektą, montavimo rangovas turi turėti aiškią bazę įrangos ir medžiagų komplektacijai, darbų apimčiai, kainai ir terminams įvertinti. Bet kokie pasiūlyti pakeitimai turi būti vertinami pagal tai, ar jie išlaiko projekto numatytą galią, saugą, patikimumą ir efektyvumą.

Montavimo, paleidimo ir techninės priežiūros paslaugos svetainėje pateikiamos atskirai. Plačiau apie įgyvendinimo etapą – Pramoninės šaldymo sistemos, o apie techninių alternatyvų ir viso gyvavimo ciklo analizę – Pramoninio šaldymo sprendimai.

Kokią informaciją atsiųsti projektavimo užklausai?

Jeigu techninė užduotis jau parengta, atsiųskite ją kartu su patalpų planais ir kitais turimais projekto dokumentais. Jei dar tik rengiate pradinius duomenis, naudinga pateikti:

• objekto paskirtį ir technologinio proceso aprašymą;
• produkto ar proceso apkrovas ir temperatūras;
• reikalingą rezultatą ir jo pasiekimo laiką;
• patalpų planus ir pjūvius;
• darbo grafiką;
• reikalaujamą patikimumo lygį;
• turimų inžinerinių įvadų duomenis;
• esamos sistemos dokumentaciją, jei tai rekonstrukcija;
• kitų projekto dalių reikalavimus, kurie turi įtakos šaldymui.

Nežinote konkretaus kompresoriaus, šaltnešio ar agregato modelio? To ir nereikia. Projektavimo užduotis turi apibrėžti procesą ir rezultatą; techninis sprendimas formuojamas remiantis šiais reikalavimais.

Gauti projektavimo pasiūlymą   |   Pasikonsultuoti dėl pradinių duomenų

Įrangos efektyvumo vertinimas

Projektuojant svarbu neapsiriboti vien nominalia šaldymo galia. Kompresorių, agregatų ir kondensacinių blokų efektyvumas vertinamas pagal konkrečias darbo sąlygas, COP, sezoninius rodiklius ir gamintojo deklaruojamus bandymo duomenis. Kai taikoma konkrečiai įrangos grupei, palyginimui naudojami EN 13215, EN 13771-2 ar kiti aktualūs bandymo standartai.

Efektyvumo rodikliai turi būti lyginami vienodomis garavimo, kondensacijos ir aplinkos sąlygomis. Todėl projektavimo metu vertiname ne vien kataloginį COP, bet ir realų apkrovos profilį, dalinės apkrovos darbą, kondensacijos temperatūrų valdymą bei galimą atliekinės šilumos panaudojimą.
